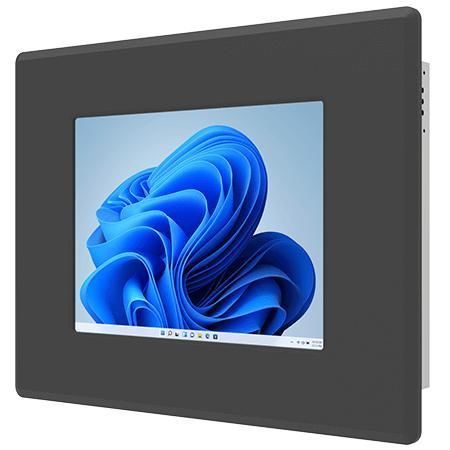

Panel-PC / mit resisitivem Touchscreen R08IAN3S-PMU1

TFT LCD8,4"Intel® Processor N100

Produktübersicht
Der Winmate R08IAN3S-PMU1 ist ein 8,4-Zoll Panel‑Mount Panel‑PC für Maschinensteuerung, Fabrikautomation und Bediener‑HMI. Er verwendet Intel® Alder Lake‑N Prozessoren (N100 Standard, N150 optional), integrierte Intel® UHD Grafik, ein Metallgehäuse und ein lüfterloses Design für industrielle Anwendungen.

Hauptmerkmale

• 8.4" SVGA (800 x 600) TFT LCD, 600 nits
• Intel® Alder Lake‑N N100 (Standard) oder N150 (optional)
• 1 x SO‑DIMM DDR5‑4800, bis zu 16 GB
• 2 x Intel® 2.5 Gigabit Ethernet
• Vielseitige I/O: USB‑C (DP‑Alt), USB 3.2 Gen2/Gen1, USB 2.0, COM, HDMI (optional)
• Panel‑Montage Standard; VESA optional

Display

• Größe: 8.4 inches
• Auflösung: 800 x 600 (SVGA)
• Helligkeit: 600 nits
• Kontrast: 600:1
• Sichtwinkel: 75°/75°/60°/70°
• Aktive Fläche: 170.4 x 127.8 mm
• Touch / Glas: resistiver Touch optional; Schutzglas optional

System

• Prozessor: Intel® N100 (6M Cache, bis zu 3,40 GHz) Standard; Intel® N150 (6M Cache, bis zu 3,60 GHz) optional
• Speicher: 4 GB Standard; Optionen 8 GB, 16 GB (SO‑DIMM DDR5‑4800)
• Massenspeicher: 128 GB SSD Standard; Optionen bis 4 TB; 1 x SATA III für 2,5" SSD/HDD bei fehlendem NVMe
• Ethernet: 2 x Intel® 2.5 GbE
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Linux Ubuntu 24.04 (kein Wake on Touch)
• WLAN: optional über M.2 2230 E‑Key

Mechanik

• Abmessungen: 275 x 216 x 62 mm
• Einbaumaß (Cut out): 237 x 177 mm
• Gewicht: 1,9 kg
• Montage: Panel‑Mount (Standard); VESA optional
• Gehäuse: Metall
• Kühlung: lüfterlos

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C

Zertifizierungen

• CE
• FCC

I/O & Erweiterung

• USB: 2 x USB 3.2 Gen1 Typ‑A; 1 x USB 3.2 Gen2 Typ‑C (DP Alt Mode)
• Seriell: 1 x RS232/422/485 (Default RS232); 1 x RS232
• LAN: 2 x RJ45 2.5 Gbit
• Video: 1 x HDMI 2.0b (optional)
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2230 E‑Key für Wi‑Fi Modul
• Anzeigen/Bedienelemente: Power/Storage LEDs; Helligkeitsregler
• Stromanschluss: 1 x 12V DC, 2.5φ DC‑Jack

Bedienelemente

• Tasten: 1 x Power; 1 x Reset

Zubehör

• 100–240V AC‑DC Adapter
• Netzkabel
• VESA‑Schrauben (falls VESA gewählt)
• Montageclips

Strom

• Nennspannung: 12V DC
• Netzteil: 12V 50W

Technische Daten

• Modell: R08IAN3S-PMU1
• Hersteller: Winmate
• Display: 8.4" SVGA (800 x 600), 600 nits, 600:1 Kontrast
• Prozessor: Intel® N100 (Standard) oder N150 (optional)
• RAM: SO‑DIMM DDR5‑4800, bis zu 16 GB
• Speicher: 128 GB SSD Standard; mehrere Optionen
• LAN: Dual Intel® 2.5 GbE
• I/O: HDMI (opt.), USB‑C DP‑Alt, USB 3.2 Gen2/Gen1, USB 2.0, COM
• Maße / Gewicht: 275 x 216 x 62 mm / 1,9 kg
• Betriebstemp./Feuchte: 0°C–50°C; 10%–90% RH
• Zertifizierungen: CE, FCC
