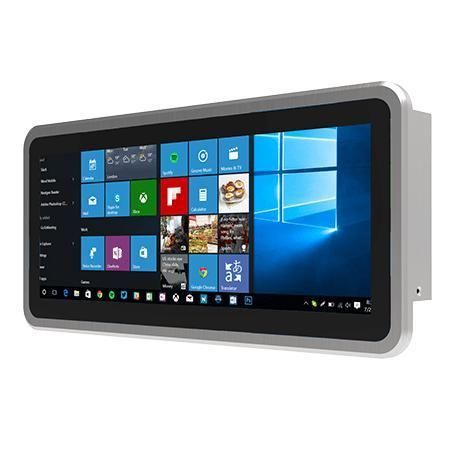

Panel-PC / mit Multi-Touch-Screen W12IE3S-PPB1

mit kapazitivem PCAP-Touchscreen12,3"Intel® Celeron® N6210

Überblick
Der Winmate W12IE3S-PPB1 ist ein 12,3-Zoll HMI-Panel-PC der PP-Serie, standardmäßig mit Intel® Celeron® N6211 ausgestattet. Er wurde für Maschinensteuerung, Fabrikautomation und Bediener-HMI-Anwendungen entwickelt, die zuverlässigen Feldbetrieb, robustes Design und lange Verfügbarkeit erfordern. Merkmale sind ein 12,3" 1920 x 720 PCAP-Multitouch-Display, Front IP65, Dual Gigabit Ethernet, lüfterlose Kühlung und geringer Energiebedarf.

Hauptmerkmale

• 12,3" 1920 x 720 Panel
• PCAP Projected Capacitive Multitouch
• Vorderseite IP65 wasser- und staubdicht
• Dual Intel® Gigabit Ethernet
• Lüfterloses Kühlsystem und sehr geringer Stromverbrauch

Produktbeschreibung

• Reaktionsschneller PCAP-Multitouch mit Unterstützung für Gesten (Zoomen, Schwenken, Gestensteuerung) für Bediener-HMI.
• IP65-zertifizierte Front für Schutz gegen Spritzwasser und Staub in rauen Industrieumgebungen.
• Aluminiumgehäuse und fanless Design für geräuscharmen Betrieb und reduzierte Staubaufnahme.
• Zwei Intel® Gigabit-Ethernet-Controller für Redundanz und schnelle industrielle Netzwerkanbindung.
• Kompakte Bauform, Panel- oder VESA-Montage für platzkritische Steuerpulte und Maschinenanzeigen.
• Zertifizierungen: CE, FCC; Front-IP65.

Anwendungsbereiche

• Maschinensteuerung und Fabrikautomation
• Bediener-HMI und Schalttafeln
• SCADA- und Überwachungssysteme
• Robuste HMI-Lösungen in beengten oder harschen Industrieumgebungen

Technische Daten

• Modell: W12IE3S-PPB1
• Marke: Winmate
• Display – Größe: 12.3 inches
• Display – Auflösung: 1920 x 720
• Display – Typ: Projected Capacitive Multi Touch (PCAP)
• Display – Helligkeit: 1000 nits
• Display – Kontrastverhältnis: 1000:1
• Display – Blickwinkel: 88, 88, 88, 88
• System – Prozessor: Intel® Celeron® N6211 (bis zu 3.0 GHz) standard; Intel® Celeron® N6210 (bis zu 2.6 GHz) optional
• System – Arbeitsspeicher: 1 x SO-DIMM DDR4 3200 MHz, 4GB Standard; optional 8GB, 16GB
• System – Speicher: 1 x M.2 2242 B-key SSD 128GB Standard; optional M.2 bis 512GB; 1 x SATA III für 2.5" SSD/HDD bis 1TB optional
• System – Ethernet-Controller: 2 x Intel® Ethernet Controller
• System – Sicherheit: TPM 2.0
• System – Betriebssystem (optional): Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Windows 10 IoT Enterprise 64-bit; Linux Ubuntu 22.04
• WLAN / BT: optional über mPCIe / Mini PCIe
• Mechanik – Abmessungen: 338.3 x 159.8 x 56.5 mm
• Mechanik – Ausschnitt (Cut out): 240 x 165 mm
• Mechanik – Montage: Panel mount; VESA mount
• Gehäuse: Metal / Aluminum housing
• Kühlung: Fanless design
• Umgebung – Betriebliche Luftfeuchte: 10% bis 90% RH, nicht kondensierend
• Umgebung – Betriebstemperatur: 0°C bis 50°C
• Umgebung – Lagertemperatur: -10°C bis 60°C
• IP-Schutzart: Front IP65
• Zertifizierung: CE, FCC
• IO – USB: 1 x USB3.2 Gen1x1 (Type-A); 1 x USB2.0 (Type-A)
• IO – Seriell: 1 x RS232/422/485 (Default RS232); + 1 x RS232
• IO – LAN: 2 x Giga LAN RJ45
• IO – Video: 1 x HDMI 1.4 (optional)
• IO – Audio: 2 x Speaker
• IO – Erweiterung: 1 x mPCIe (für half-size WiFi) optional; 1 x Mini PCIe optional
• Indikatoren & Bedienelemente: LED Power, LED Storage, Brightness Adjustment Knob, 1 x Power Button, 1 x Reset Button
• Stromversorgung – Eingang: 1 x 12V DC, 2.5φ DC jack
• Stromversorgung – Adapter: 12V 50W
• Lieferumfang / Zubehör: 100~240V AC zu DC Adapter; Netzkabel; VESA Schrauben; Montageklammern
