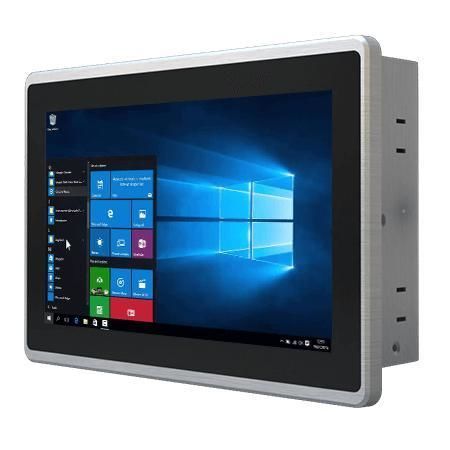

Panel-PC / Multitouchscreen W07IE3S-PPT1

mit kapazitivem PCAP-Touchscreen7"1024 x 600

Overview
Der Winmate W07IE3S-PPT1 ist ein 7-Zoll HMI-Panel-PC der PP-Serie mit Intel® Celeron® N6211 (Elkhart Lake). Entwickelt für Maschinensteuerung, Fabrikautomation und Bedienerstationen, bietet er ein true-flat Frontdesign, PCAP-Multitouch, Front-IP65-Schutz und eine lüfterlose, energieeffiziente Architektur.

Key features

• 7" (1024 x 600) Display mit Projected Capacitive (PCAP) Multi‑Touch
• Intel® Celeron® N6211 Prozessor (bis zu 3,0 GHz)
• Front IP65 gegen Staub und Spritzwasser
• Duale Intel® Ethernet Controller (2 x 2,5 Gbps)
• Lüfterloses Kühlsystem und sehr geringer Stromverbrauch
• Vielseitige I/O und M.2‑Erweiterung für Konnektivität

Product highlights
Die PP‑Serie bietet eine schlanke, wirklich flache Front, die Reinigung und Wartung erleichtert. Das PCAP‑Display ermöglicht präzise Touch‑Bedienung für Bedienerstationen. Die Front IP65 sorgt für sicheren Betrieb in rauen Industrieumgebungen. Optionales Aluminium‑Druckgussgehäuse und Metall‑Rückplatte erhöhen die mechanische Robustheit. Umfangreiche Schnittstellen (Seriell, USB, LAN, Audio, optional HDMI) und M.2‑Steckplätze erleichtern IoT‑Integration und Systemerweiterungen.

Certifications
CE, FCC

Technical specifications

• Display: 7,0 Zoll; 1024 x 600; Projected Capacitive Multi Touch
• Helligkeit: 320 nits; Kontrastverhältnis: 1000:1; Blickwinkel: 75/75/75/70; Aktive Fläche: 153,6 x 90 mm
• Prozessor: Intel® Celeron® N6211 (bis zu 3,0 GHz)
• Speicher: 4 GB (Standard); 8 GB / 16 GB optional
• Speicher (Massenspeicher): 128 GB SSD (Standard); 256/512 GB / 1 TB / 2 TB optional; 1 x SATA III für 2,5" SSD/HDD (optional)
• Ethernet: 2 x Intel® Ethernet Controller (2 x 2.5 Giga LAN RJ45)
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64‑bit; Windows 11 Pro 64‑bit; Windows 10 IoT Enterprise 64‑bit; Linux Ubuntu 22.04
• WLAN / Bluetooth: optional (M.2 2230 E‑Key)
• USB: 2 x USB3.2 Gen2x1 (Type‑A)
• Seriell: 1 x RS232/422/485 (Standard RS232) + 1 x RS232
• Video: 1 x HDMI 2.0 (optional)
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2242 B‑Key (SATA III SSD); 1 x M.2 2230 E‑Key (Wi‑Fi)
• Anzeige: LED für Power, LED für Storage
• Stromversorgung: 1 x 12V DC (2,5φ DC‑Buchse); Adapter: 12V 50W (Zubehör)
• Mechanik: Abmessungen 185 x 128 x 61 mm; Ausschnitt 175 x 117 mm; Gewicht 1,5 kg
• Montage: Panelmount (Standard); VESA optional
• Gehäuse: Frontblende Kunststoff, Rückabdeckung Metall (Option Aluminium‑Druckguss)
• Kühlung: Lüfterloses Design
• Umgebung: Betriebliche Luftfeuchte 10%–90% RH, nicht kondensierend; Betriebstemperatur 0°C–50°C; Lagerung -10°C–60°C
• IP‑Schutzart: Front IP65
• Zertifizierung: CE, FCC
• Zubehör: 100~240V AC zu DC Adapter; Netzkabel; VESA‑Schrauben; Montageclips
