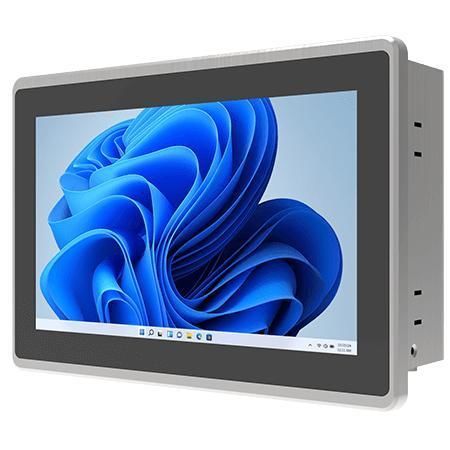

Panel-PC / Multitouchscreen W07IAN3S-PPT1

TFT LCDmit kapazitivem PCAP-Touchscreen7"

Produktübersicht
Der Winmate W07IAN3S-PPT1 ist ein 7-Zoll HMI-Panel-PC der PP-Serie, basierend auf Intel® Alder Lake-N Prozessoren (N100 Standard, N150 optional). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs, vereint er kompaktes Industriedisplay, umfassende I/O-Schnittstellen und lange Verfügbarkeit für eingebettete und industrielle Anwendungen.

Hauptmerkmale

• 7" SVGA TFT-LCD (1024 × 600) mit Projected Capacitive (PCAP) Multi-Touch
• Intel® Alder Lake-N Prozessoren: N100 (Standard) / N150 (optional)
• 1 x SO-DIMM DDR5-4800, bis zu 16 GB
• 2 x Intel® 2.5 Gigabit Ethernet Controller
• Anschlüsse: 1 x HDMI (optional), 1 x USB 3.2 Gen2 Typ-C (DP-Alt), 2 x USB 3.2 Gen1 Typ-A, 4 x USB 2.0, 4 x COM
• Front IP65, Panel-Montage (Standard) und VESA (optional), lüfterloses Design

Kurzbeschreibung
Zuverlässige Rechen- und Grafikleistung für die Automation
Die PP-Serie integriert Intel® N100/N150 Prozessoren mit UHD-Grafik, um stabile Verarbeitung und flüssige Darstellung für Steuerungs-, Überwachungs- und Echtzeitanwendungen bereitzustellen.

Kompaktes Industriedisplay
Das 7" SVGA-Panel bietet 320 nits Helligkeit und ein Kontrastverhältnis von 1000:1 für gute Lesbarkeit in kompakten Bedienfeldern und OEM-Integrationen.

Flexible Konnektivität zur Systemintegration
Umfassende I/O, einschließlich dualer 2.5GbE, USB Type-C mit DP Alt Mode, mehreren USB- und seriellen Anschlüssen, HDMI und M.2-Erweiterung, erleichtert die Integration in SPS, Sensorik und industrielle Netzwerke.

Zertifizierungen
CE, FCC

Technische Spezifikationen

• Display: 7.0 inches, 1024 × 600, 320 nits, Kontrast 1000:1, aktive Fläche 153.6 × 90 mm
• Touch / Glas: Projected Capacitive Multi-Touch
• Prozessor: Intel® N100 (6M Cache, bis zu 3,40 GHz) Standard; Intel® N150 (6M Cache, bis zu 3,60 GHz) optional
• Speicher: 1 x SO-DIMM DDR5-4800, 4 GB Standard, optional 8 GB / 16 GB (max. 16 GB)
• Speicher (Storage): 128 GB SSD Standard; optional 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III für 2,5" SSD/HDD (nur wenn NVMe nicht vorhanden)
• Ethernet: 2 x Intel® 2.5 Gigabit Ethernet (RJ45)
• Sicherheit: TPM 2.0
• Betriebssysteme: Optional Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 24.04 (Linux-Option unterstützt Wake on Touch nicht)
• Wireless: Optional über M.2 2230 E-Key (Wi‑Fi/BT)
• Mechanik: 185 × 128 × 61 mm; Cut-out 175 × 117 mm; Gewicht 1,5 kg
• Montage: Panel mount Standard; VESA optional
• Gehäuse / Kühlung: Kunststoff-Frontblende, Metall-Backcover, lüfterlos
• Umgebung: Betrieb 0°C bis 50°C; Lagerung -10°C bis 60°C; Luftfeuchte 10%–90% RH, nicht kondensierend
• IP Schutz: Front IP65
• I/O: 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C (DP Alt Mode); 4 x USB 2.0; Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Video / Audio: 1 x HDMI 2.0b (optional); 2 x Lautsprecher
• Erweiterung / Indikatoren: 1 x M.2 2230 E-Key; LED für Power und Storage
• Stromversorgung: 1 x 12V DC (2.5φ DC jack); Adapter 12V 50W (100~240V AC to DC)
• Zubehör: Netzkabel, VESA Schrauben, Montageclips
