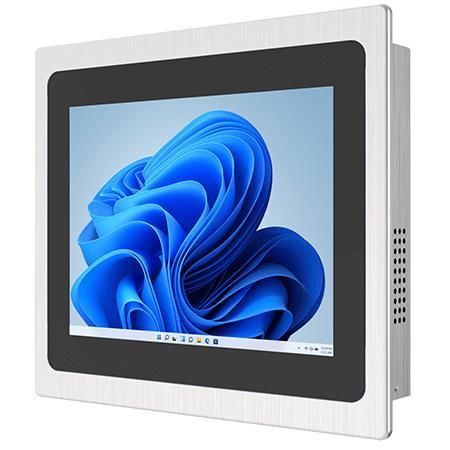

Panel-PC / Multitouchscreen R10IAN3S-PPT2

mit kapazitivem PCAP-Touchscreen10,4"1024 x 768

Übersicht
Der Winmate R10IAN3S-PPT2 ist ein 10,4‑Zoll PP‑Serie HMI‑Panel‑PC für Maschinensteuerung, Fabrikautomation und Bedieneroberflächen. Er basiert auf der Intel® Alder Lake‑N Plattform (Intel® Processor N100 Standard; N150 optional) mit integrierter UHD‑Grafik, lüfterlosem Metallgehäuse und Front‑IP65‑Schutz. Panelmontage standardmäßig; VESA‑Montage optional.

Hauptmerkmale

• 10,4” XGA (1024 x 768) TFT‑LCD, 500 nits, PCAP Multi‑Touch
• Intel® Alder Lake‑N (N100 Standard, N150 optional)
• 1 x SO‑DIMM DDR5‑4800 (bis zu 16 GB)
• Zwei Intel® 2,5 Gigabit Ethernet Ports
• Umfassende I/O: HDMI, USB 3.2 Gen2 Typ‑C (DP‑Alt), USB 3.2/2.0, mehrere COM‑Ports
• Front IP65, lüfterloses Metallgehäuse, Panelmount (Standard) / VESA (optional)

Zertifizierungen

• CE
• FCC

Technische Daten

• Display: 10,4 Zoll; Auflösung 1024 x 768 (XGA); Helligkeit 500 nits; Kontrast 1000:1; Blickwinkel 88/88/88/88; Aktive Fläche 210,4 x 157,8 mm; Projected Capacitive Multi‑Touch
• System: Prozessor Intel® N100 (6M Cache, up to 3.40 GHz) Standard; Intel® N150 (6M Cache, up to 3.60 GHz) optional; Arbeitsspeicher 4 GB Standard, optional 8 GB / 16 GB (1 x SO‑DIMM DDR5‑4800); Speicher 128 GB SSD Standard; optional 256 GB/512 GB/1 TB/2 TB/4 TB; 1 x SATA III für 2,5" SSD/HDD (bis 2 TB, wenn NVMe nicht vorhanden)
• Konnektivität & Sicherheit: 2 x Intel® 2,5 GbE; 1 x M.2 2230 E‑Key Slot für Wi‑Fi Modul (optional); TPM 2.0; WLAN/BT optional
• Mechanik: Abmessungen 284 x 252 x 55 mm; Ausschnitt 262 x 220 mm; Gewicht 2,3 kg; Metallgehäuse; fanless Design; Panelmontage Standard, VESA optional
• Umgebung: Betriebsfeuchte 10%–90% RH, nicht kondensierend; Betriebstemperatur 0°C bis 50°C; Lagertemperatur -10°C bis 60°C; Front IP65
• I/O‑Anschlüsse: 1 x HDMI 2.0b (optional); 1 x USB 3.2 Gen2 Typ‑C (DP Alt.); 2 x USB 3.2 Gen1 Typ‑A; 4 x USB 2.0; Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232; LAN: 2 x 2,5 GbE RJ45; Audio: 2 x Lautsprecher; LED‑Indikatoren für Strom und Speicher; Helligkeitsregler
• Stromversorgung & Zubehör: 1 x Power‑Taste; 1 x Reset‑Taste; Eingang 12V DC (2.5φ Jack); Adapter 12V 50W im Lieferumfang; Zubehör: 100~240V AC‑DC Adapter, Netzkabel, VESA‑Schrauben, Montage‑Clips
