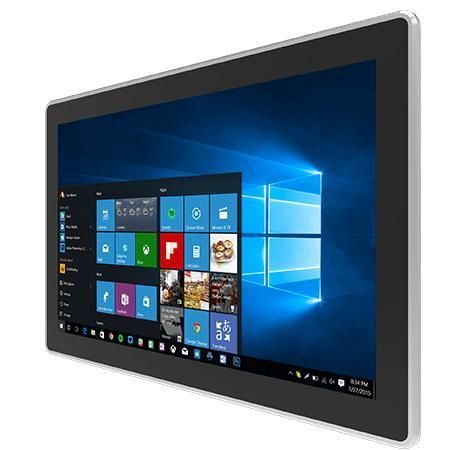

Panel-PC / Multitouchscreen W24IT7T-PPA2

mit kapazitivem PCAP-Touchscreen24"1920 x 1080

Produktübersicht
Der Winmate W24IT7T-PPA2 ist ein 24-Zoll PP Series HMI-Panel-PC mit Intel® Core™ i5 (Tiger Lake), entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er richtet sich an industrielle Einkäufer, OEMs und Systemintegratoren, die integrierbare Hardware mit Front-IP65-Schutz und lüfterlosem Betrieb für eingebettete oder missionskritische Umgebungen benötigen.

Wesentliche Highlights

• Intel® Core™ Tiger Lake UP3 i5-1135G7 (ohne vPro) oder i5-1145G7E (mit vPro)
• Auflösung 1920 x 1080 (Full HD)
• Projiziert-kapazitiver Multi-Touchscreen (PCAP)
• Multi-Display-Unterstützung: DP / HDMI / LVDS / eDP
• Umfangreiche I/O: serielle Ports, USB 3.2 Ports, Gigabit & 2.5G LAN, Audio, Video
• Frontseitig IP65 gegen Wasser und Staub
• Aluminium-Druckgussgehäuse und lüfterloses Design
• 12V DC Eingangsversorgung (Din4)

Produktmerkmale und Bedienkomfort
Das flache Frontdesign der PP-Serie erleichtert die Reinigung und reduziert Staubansammlungen an Kanten, geeignet für industrielle Bedienpulte und Operator-Stationen. Das PCAP-Multi-Touch-Display bietet präzise Multi-Touch-Eingabe für Bedienabläufe. Die Front-IP65-Schutzart schützt vor Staub und Spritzwasser, während Gehäuse aus Metall und das lüfterlose Konzept einen geräuscharmen und wartungsarmen Betrieb ermöglichen. Umfangreiche I/O- und Erweiterungsoptionen unterstützen industrielle IoT-Konnektivität und flexible Integration mit seriellen Geräten, USB-Peripherie, LAN-Netzwerken und Videoausgängen.

Zertifizierungen

• CE
• FCC

Technische Spezifikationen

• Modell: W24IT7T-PPA2
• Marke: Winmate
• Serie: PP Series HMI
• Displaygröße: 24.0 inches
• Touch / Glas: Projected Capacitive Multi Touch Screen
• Auflösung: 1920 x 1080
• Panel-Helligkeit: 250 nits
• Kontrastverhältnis: 3000:1
• Blickwinkel: 89/89/89/89
• Aktive Fläche: 527.04 x 296.46 mm
• Prozessor: Intel® Core™ i5-1135G7 2.4 GHz (bis zu 4.2 GHz); Option i5-1145G7E mit vPro
• Speicher: 2 x non-ECC SO-DIMM, bis zu 64 GB (32 GB pro DIMM)
• Speicher (Storage): 128 GB SSD (Standard); optional 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III für 2.5" SSD/HDD (optional); 1 x M.2 2280 M-Key (NVMe)
• Ethernet: 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45 (2 x Intel® Controller)
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (Linux unterstützt Wake on Touch nicht)
• Drahtlos: WLAN/Bluetooth optional (M.2 2230 E-Key)
• Mechanik: 604 x 373 x 75 mm; Cut-out: 583 x 353 mm; Gewicht: 8.7 kg
• Montage: Panel-Mount (Standard); VESA-Montage optional
• Gehäuse: Aluminium-Druckguss; Kühlung: lüfterloses Design
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C; Lagertemperatur: -10°C bis 60°C
• Schutzart: Front IP65
• IO-Ports - USB: 4 x USB 3.2 Gen2x1 (Type-A)
• IO-Ports - Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• IO-Ports - LAN: 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45
• IO-Ports - Video: 1 x DisplayPort 1.4 (Standard), 1 x HDMI 2.0 (optional)
• IO-Ports - Audio: Mic in, Line out
• Erweiterung: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 (x16) Slot (x4 Signal)
• Anzeigen & Bedienelemente: LED power, LED storage, Helligkeitsregler, Power- und Reset-Tasten
• Stromversorgung: 1 x 12V DC Din4 pin; Netzteil: 12V 120W (Zubehör)
• Zubehör: Netzkabel, VESA-Schrauben, Montage-Clips
• Empfohlene Anwendungen: Maschinensteuerung, Fabrikautomation, Operator HMI, IIoT-Lösungen mit robusten I/Os und Front-IP65
