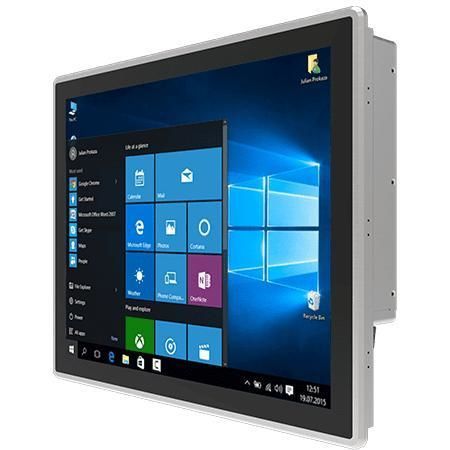

Panel-PC / Multitouchscreen R17IP7T-PPM1

mit kapazitivem PCAP-Touchscreen17"1280 x 1024

Übersicht
Winmate R17IP7T-PPM1 ist ein 17-Zoll HMI-Panel‑PC der PP‑Serie mit Intel® Pentium® N4200 (Apollo Lake). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMI, bietet er eine echt‑flache Front, Front‑IP65, lüfterlose Kühlung und ein Aluminiumdruckgussgehäuse für zuverlässigen Betrieb in industriellen Umgebungen.

Hauptmerkmale

• 17" Display, 1280 x 1024, 350 nits
• Projiziert‑kapazitiver (PCAP) Multi‑Touchscreen
• Intel® Pentium® N4200 (1,10 GHz, bis zu 2,5 GHz)
• Lüfterlose Kühlung und niedriger Energieverbrauch
• Frontseitig IP65 gegen Wasser und Staub
• Aluminium‑Druckgussgehäuse und flaches Design
• Umfangreiche E/A für IoT‑Konnektivität (seriell, USB, dual Gigabit LAN, Video, Audio)
• Anwendungen: Maschinensteuerung, Fabrikautomation, Bediener‑HMI, Raumreservierung/Zugangsdisplays

Zertifizierungen

• CE
• FCC

Produkt‑Highlights / Detaillierte Funktionen
Echt‑flache Oberfläche und schlankes Profil: Die flache Front reduziert Staubablagerungen und vereinfacht die Reinigung für die Integration in Bedienfelder.

PCAP Multi‑Touch für Bediener: Projiziert kapazitiver Touch bietet reaktive und präzise Multi‑Touch‑Eingabe.

Front IP65 Schutz: Frontseitig IP65 bewertet, schützt gegen Staub und Spritzwasser in rauen Umgebungen.

Umfangreiche Schnittstellen zur Systemintegration: Mehrere USB‑Ports, serielle Anschlüsse, duale Gigabit‑LAN, DP/HDMI/VGA‑Optionen und Audio ermöglichen flexible Anbindung an Steuerungen und IoT‑Geräte.

Industriegeeignetes Gehäuse: Aluminiumdruckgussgehäuse für Korrosionsbeständigkeit und lange Lebensdauer in Fabrikanwendungen.

Spezifikationen

• Display
  • Größe: 17.0 inches
  • Touch / Glas: Projected Capacitive Multi Touch Screen
  • Auflösung: 1280 x 1024
  • Panel Helligkeit: 350 nits
  • Kontrastverhältnis: 1000:1
  • Sichtwinkel: 85/85/80/80
  • Aktive Fläche: 337.920 x 270.336 mm
• System
  • Prozessor: Intel® Pentium® N4200 (1.1 GHz, bis zu 2.5 GHz)
  • Speicher: Dual‑channel SO‑DIMM (non‑ECC) bis zu 16 GB
  • Speicher: 128 GB SSD Standard; Optionen 256 / 512 GB / 1 TB; 2 x SATA III für 2.5" SSD/HDD (optional, RAID‑Support)
  • Ethernet: 2 x Intel® Gigabit Ethernet
  • Sicherheit: TPM 2.0
  • OS: Windows 10 IoT Enterprise (64‑bit) optional; Linux Ubuntu optional
  • WLAN/BT: optional via M.2 Modul
• Mechanik
  • Abmessungen: 393 x 323 x 78 mm
  • Ausschnitt: 373 x 305 mm
  • Gewicht: 5.6 kg
  • Montage: Panel mount (Standard); VESA optional
  • Gehäuse: Aluminium Druckguss
  • Kühlung: Lüfterloses Design
• Umgebung
  • Betriebsfeuchte: 10%–90% RH, non‑condensing
  • Betriebstemperatur: 0°C bis 50°C
  • Lagerungstemperatur: -10°C bis 60°C
  • Front Schutzart: IP65
• IO‑Ports
  • USB: 4 x USB 3.2 Gen1 Type‑A
  • Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
  • LAN: 2 x Gigabit RJ45
  • Video: 1 x DP 1.2 (Standard); HDMI 1.4 (optional); VGA (optional)
  • Audio: Mic in; Line out; 2 x Speaker
  • Erweiterung: 1 x M.2 2242 B‑key (SATA III); 1 x M.2 2230 E‑key (Wi‑Fi); 1 x PCIe 2.0 x1
  • Anzeige/Bedienung: Power LED; Storage LED; Helligkeitsregler (Knopf)
  • Stromeingang: 1 x 12V DC (Din4 pin)
• Bedienelemente
  • Tasten: Power, Reset
• Lieferumfang / Zubehör
  • AC‑DC Adapter 100~240V auf 12V DC
  • Netzkabel
  • Treiber‑CD & Handbuch
  • VESA Schrauben und Montage‑Clips
• Strom
  • Spannung: 12V DC
  • Adapter: 12V 84W
