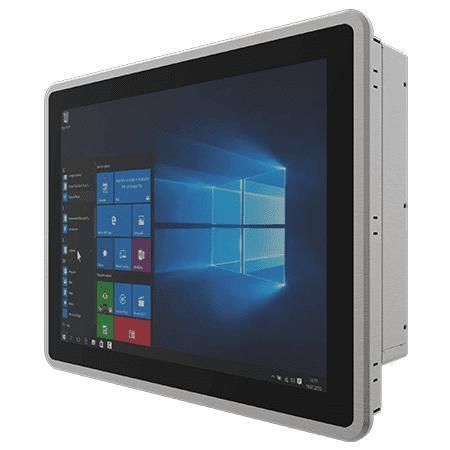

Panel-PC / mit Multi-Touch-Screen R15IT7T-PPC3

mit kapazitivem PCAP-Touchscreen15"1024 x 768

Übersicht
Winmate R15IT7T-PPC3 ist ein 15,0" HMI-Panel-PC der PP-Serie mit Intel® Core™ i5 (Tiger Lake), entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er verfügt über eine echt-flache Front, ein Aluminium-Druckgussgehäuse, lüfterloses Design und Frontschutz IP65 gegen Staub und Spritzwasser.

Hauptmerkmale

• Intel® Core™ Tiger Lake UP3 i5-1135G7 (ohne vPro) oder i5-1145G7E (mit vPro)
• 15,0" Display, 1024 x 768 Auflösung
• Projiziert-kapazitiver Multi-Touch (PCAP)
• Multi-Display-Schnittstellen: DP / HDMI / LVDS / eDP
• Mehrere I/Os: serielle Ports, USB, LAN, Audio, Video, Erweiterungssteckplätze
• Front IP65
• Aluminiumgehäuse, lüfterlose Kühlung
• 12V Einzelspannungs-Eingang

Produkt-Highlights

• True-flat Oberfläche und schlankes Design: erleichtert Reinigung und Einbau in Bedienpulte.
• PCAP Multi-Touch: präzise Touch-Eingabe für Bediener und Multi-Touch-Gesten.
• Front IP65: Schutz gegen Staub und Wasserspritzer in industriellen Umgebungen.
• Umfangreiche Konnektivität: serielle Anschlüsse, USB, Gigabit/2.5G LAN, Video- und Audioausgänge für IoT-Integration.
• Erweiterungsmöglichkeiten: M.2 NVMe, M.2 E-Key für Wi‑Fi und PCIe-Slot für zusätzliche Module.

Spezifikationen

• Display — Größe: 15.0 inches
• Display — Touch / Glas: Projected Capacitive Multi Touch Screen (PCAP)
• Display — Auflösung: 1024 x 768
• Display — Helligkeit: 300 nits
• Display — Kontrastverhältnis: 2000:1
• Display — Aktive Fläche: 304.1 x 228.1 mm
• System — Prozessor: Intel Core i5-1135G7 2.4GHz (bis zu 4.2GHz); Option i5-1145G7E
• System — Arbeitsspeicher: 2 x non-ECC SO-DIMM, bis zu 64GB (32GB pro Slot)
• System — Speicher: 128GB SSD Standard; Optionen 256/512GB/1TB/2TB/4TB; 1 x SATA III für 2.5" SSD/HDD (optional)
• Ethernet: 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45 (Intel® Controller)
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Linux unterstützt Wake on Touch nicht)
• WLAN / BT: optional (M.2 2230 E-Key)
• Mechanik — Abmessungen: 367 x 291 x 75 mm; Ausschnitt: 360 x 261 mm; Gewicht: 4.2 kg
• Montage: Panel-Montage (Standard); VESA optional
• Gehäuse: Aluminium-Druckguss
• Kühlung: Fanless Design
• Umgebung — Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Umgebung — Betriebstemperatur: 0°C bis 50°C
• Umgebung — Lagertemperatur: -10°C bis 60°C
• IP-Schutzart: Front IP65
• Zertifizierungen: CE, FCC
• IO-Ports — USB: 4 x USB 3.2 Gen2x1 (Type-A)
• IO-Ports — Seriell: 1 x RS232/422/485 (Default RS232), 1 x RS232
• IO-Ports — Video: 1 x DP1.4 (Default); 1 x HDMI 2.0 (optional)
• IO-Ports — Audio: Mic in; Line out
• Erweiterung: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 (x16) Slot (x4 Signal)
• Indikatoren & Bedienelemente: Power-LED, Storage-LED, Helligkeitsregler (Drehknopf), Power- und Reset-Taster
• Stromversorgung: 1 x 12V DC (Din4 Pin); Adapter 12V 120W
• Zubehör: 100~240V AC to DC Adapter, Netzkabel, VESA-Schrauben, Montageclips
