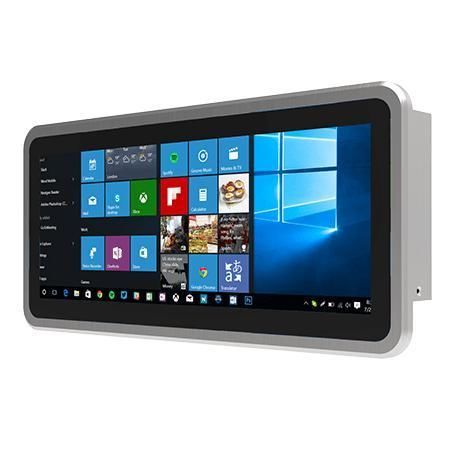

Panel-PC / Multitouchscreen W12IE3S-PPB1

mit kapazitivem PCAP-Touchscreen12,3"Intel® Celeron® N6210

Überblick
Der Winmate W12IE3S-PPB1 ist ein 12,3-Zoll HMI Panel PC der PP-Serie, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er kombiniert ein 1920×720 PCAP-Multi-Touch-Display mit lüfterlosem Design, Front-IP65-Schutz und Dual-Gigabit-Ethernet für industrielle Integration und Dauerbetrieb.

Hauptmerkmale

• 12,3 Zoll 1920×720 PCAP Multi-Touch Panel
• Front IP65 (wasser- und staubgeschützt)
• Duale Intel® Gigabit Ethernet Anschlüsse
• Lüfterlose Kühlung und geringer Energieverbrauch
• Metall/Aluminium-Gehäuse mit Panel- und VESA-Montage

Verbesserte Bedienung durch PCAP Multi-Touch
Das PCAP-Display bietet präzise Berührungserkennung und Multi-Gesten-Unterstützung (Zoom, Pan, Gestensteuerung) zur effizienten Bedienung komplexer HMI-Oberflächen.

Front IP65 Schutz für raue Umgebungen
Die Front-IP65-Wertung schützt vor Spritzwasser und Staub, so dass das Gerät in Produktionsbereichen, Maschinengehäusen und exponierten Bedienfeldern eingesetzt werden kann.

Robustes, lüfterloses Design
Das Aluminium-/Metallgehäuse in Verbindung mit lüfterloser Wärmeableitung reduziert bewegliche Teile und Eintrittspunkte für Staub, was zu leisem Betrieb und geringerem Wartungsaufwand führt.

Netzwerk und Erweiterung
Dual Gigabit Ethernet bietet Redundanz und hohe Datenraten. Optionale WLAN/BT-Unterstützung sowie mPCIe / Mini PCIe Steckplätze ermöglichen flexible Netzwerk- und Peripheriekonfigurationen.

Anwendungen

• Maschinenbedienfelder
• Fabrikautomation und Prozessüberwachung
• Embedded HMI für OEM-Systeme

Technische Daten

• Modell: W12IE3S-PPB1
• Marke: Winmate
• Display: 12.3 inches, 1920 x 720, PCAP Multi-Touch, 1000 nits, Kontrast 1000:1
• CPU: Intel® Celeron® N6211 (bis zu 3.0 GHz Standard); optional N6210
• RAM: 1 x SO-DIMM DDR4 3200 MHz 4GB (Standard); Optionen 8GB/16GB
• Speicher: M.2 2242 B-key 128GB (Standard), M.2 bis 512GB optional; SATA III für 2.5" bis 1TB optional
• Ethernet: 2 x Intel® Gigabit Ethernet (RJ45)
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise, Windows 11 Pro, Windows 10 IoT Enterprise, Ubuntu 22.04 (optional)
• WLAN/BT: optional (mPCIe / Mini PCIe)
• USB: 1 x USB3.2 Gen1 Type-A, 1 x USB2.0 Type-A
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Video: HDMI 1.4 (optional)
• Audio: 2 x Lautsprecher
• Anzeige/Kontrollen: LED Power, LED Storage, Helligkeitsregler, Power/Reset Tasten
• Stromversorgung: 12V DC Eingang, Adapter 12V 50W
• Abmessungen: 338.3 x 159.8 x 56.5 mm; Ausschnitt: 240 x 165 mm
• Montage: Panel mount; VESA mount
• Gehäuse: Metall / Aluminium
• Kühlung: Lüfterlos
• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C; Lagerung: -10°C bis 60°C
• Front IP-Schutz: IP65
• Zertifizierungen: CE, FCC
• Zubehör: 100~240V AC zu DC Adapter, Netzkabel, VESA Schrauben, Montage-Clips
