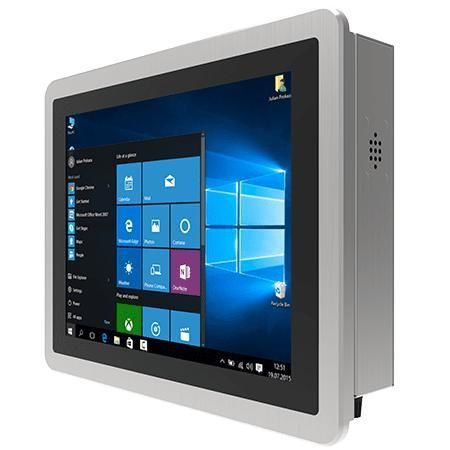

Panel-PC / Multitouchscreen R12IAD3S-PPM2

mit kapazitivem PCAP-Touchscreen12,1"1024 x 768

Übersicht
Der R12IAD3S-PPM2 ist ein 12,1-Zoll HMI-Panel-PC der PP-Serie mit Intel® Core™ i5-1235U (12. Generation). Er wurde für Maschinensteuerung, Fabrikautomation und Bediener-HMIs konzipiert und bietet Front IP65, ein Aluminiumgehäuse und ein lüfterloses Design.

Hauptmerkmale

• 12,1" 1024 x 768 mit projektiv-kapazitivem (PCAP) Multi-Touch
• Intel® Core™ i5-1235U Prozessor
• 1 x SODIMM DDR5 4800 MHz, unterstützt bis zu 32 GB
• Integriertes Dual 2.5 Gigabit Ethernet
• Mehrere I/O: 2 x USB 3.2 Gen2x1, serielle Anschlüsse, optional HDMI und Audio
• Frontseite mit IP65-Schutz
• Aluminium-Druckgussgehäuse und lüfterloses Design
• 12 V DC Stromversorgung

Produkt-Highlights

• Echt flache Oberfläche und schlankes Gehäuse für einfache Integration und Reinigung in industriellen Umgebungen
• PCAP Multi-Touch für präzise, multi-finger Bedienung
• Frontseitige IP65-Abdichtung gegen Staub und Spritzwasser
• Umfangreiche I/O inkl. serieller Anschlüsse, USB, Dual 2.5 G LAN und M.2-Steckplätze für NVMe und Wi‑Fi
• Robustes Aluminium-Druckgussgehäuse, geeignet für langfristige industrielle Einsätze

Empfohlene Anwendungen

• Maschinensteuerung und Bediener-HMIs
• Fabrikautomation und Fertigungslinien
• Embedded-Systeme und IIoT-Gateways

Technische Daten

• Displaygröße: 12.1 inches
• Touch / Glas: Projected Capacitive Multi Touch Screen
• Auflösung: 1024 x 768
• Panelhelligkeit: 500 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 89 / 89 / 89 / 89
• Aktive Fläche: 245.76 x 184.32 mm
• Prozessor: Intel® Core™ i5-1235U (3.3 GHz bis zu 4.40 GHz)
• Arbeitsspeicher: 8GB (Default); optional 16GB / 32GB — 1 x SODIMM DDR5 4800MHz
• Speicher: 128GB SSD (Default); optional 256GB / 512GB / 1TB / 2TB / 4TB; 1 x SATA III für 2.5" SSD/HDD bis 2TB (optional)
• Ethernet-Controller: 2 x Intel® (2.5 Gbps)
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (optional; Linux unterstützt Wake on Touch nicht)
• WLAN / BT: optional über M.2 2230 E-Key
• Abmessungen: 322 x 256 x 74 mm
• Ausschnitt (Cut out): 302 x 237 mm
• Gewicht: 2.6 kg
• Montage: Panel mount (Standard); VESA mount (optional)
• Gehäuse: Aluminium-Druckguss
• Kühlsystem: lüfterloses Design
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagertemperatur: -10°C bis 60°C
• Schutzart: Front IP65
• Zertifizierungen: CE, FCC
• USB-Ports: 2 x USB 3.2 Gen2x1 (Type-A)
• Serielle Anschlüsse: 1 x RS232/422/485 (Default RS232), 1 x RS232
• LAN: 2 x 2.5 Giga LAN RJ45
• Video: 1 x HDMI 2.0 (optional)
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)
• Anzeige/Indikatoren: 1 x LED Power, 1 x LED Storage
• Helligkeitsregelung: 1 x Brightness Adjustment Knob
• Stromversorgung: 1 x 12V DC, 2.5φ DC jack
• Netzteil: 12V 120W (Adapter, Zubehör); enthaltenes Zubehör: 100~240V AC→DC Adapter, Netzkabel, VESA-Schrauben, Montage-Clips
