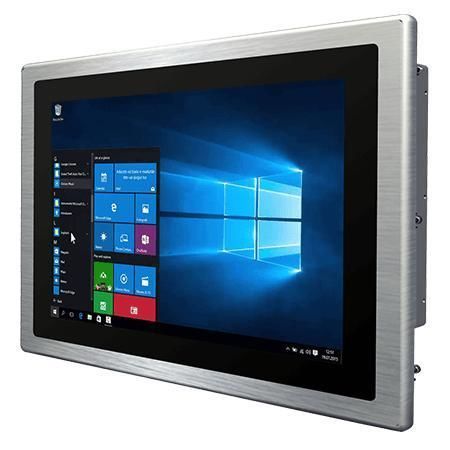

Panel-PC / Multitouchscreen W15IAD3S-PPA4

mit kapazitivem PCAP-Touchscreen15,6"1920 x 1080

Übersicht
Der Winmate W15IAD3S-PPA4 ist ein 15,6-Zoll HMI-Panel-PC der PP-Serie mit Intel® Core™ i5-1235U, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Zielgruppe sind industrielle Einkäufer, OEMs und Systemintegratoren, die eine stabile Hardware-Integration und lange Produktverfügbarkeit benötigen.

Hauptmerkmale

• 15,6 Zoll 1920 x 1080 Auflösung mit projektiv-kapazitivem (PCAP) Multitouch-Display
• 12. Generation Intel® Core™ i5-1235U Prozessor (3,3 GHz Basis, bis zu 4,40 GHz)
• 1 x SODIMM DDR5 4800MHz, unterstützt bis zu 32 GB
• Integrierte Dual 2,5 Gigabit Ethernet Controller
• Vielfältige I/O: 2 x USB 3.2 Gen2x1, serielle Schnittstellen (RS232/422/485), LAN, Video und Audio
• Vorderseite IP65 geschützt (wasser- und staubdicht)
• Aluminium-Druckgussgehäuse und lüfterloses Design
• 12 V DC Stromeingang

Überblick / Produktdetails
Die PP-Serie bietet eine True-Flat-Oberfläche und ein schlankes Profil zur vereinfachten Installation, Reinigung und Wartung. Das PCAP-Multitouch-Display liefert präzise Onscreen-Steuerung für industrielle Bedienerstationen.

Die IP65-abgedichtete Front schützt Display und Bedienelemente vor Staub und Spritzwasser und erweitert Einsatzmöglichkeiten in anspruchsvollen Umgebungen. Das Aluminiumgehäuse sorgt für Korrosionsbeständigkeit und mechanische Robustheit; das lüfterlose Design reduziert bewegliche Teile und erhöht die Verfügbarkeit.

Zertifizierungen
CE, FCC

Caractéristiques / spécifications techniques

• Modell: W15IAD3S-PPA4
• Display: 15.6 inches, Projected Capacitive Multi Touch Screen
• Auflösung: 1920 x 1080
• Panel Brightness: 300 nits
• Contrast Ratio: 800:1
• View Angles: 85/85/85/85
• Active Area: 344.16 x 193.59 mm
• Prozessor: Intel® Core™ i5-1235U 3.3GHz (bis zu 4.40 GHz)
• Speicher: 8 GB (Default); optional 16 GB, 32 GB; 1 x SODIMM DDR5 4800 MHz, bis zu 32 GB
• Massenspeicher: 128 GB SSD (Default); optional 256/512 GB, 1 TB, 2 TB, 4 TB; 1 x SATA III für 2.5" SSD/HDD bis 2 TB (optional)
• Ethernet Controller: 2 x Intel® Ethernet Controller (Dual 2.5 Giga LAN)
• Sicherheit: TPM 2.0
• Betriebssystem: Windows 11 IoT Enterprise 64-bit (optional); Windows 11 Pro 64-bit (optional); Linux Ubuntu 22.04 (optional, Wake on Touch nicht unterstützt)
• WLAN: Optional (M.2 2230 E-Key Slot)
• Bluetooth: Optional
• Mechanik - Abmessungen: 415 x 275 x 71 mm
• Mechanik - Cut out: 374.5 x 240 mm
• Mechanik - Gewicht: 3.9 kg
• Montage: Panel mount (Default); VESA mount optional
• Gehäuse: Metallgehäuse (Aluminium)
• Kühlsystem: Fanless Design
• Umgebung - Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Umgebung - Betriebstemperatur: 0°C bis 50°C
• Umgebung - Lagertemperatur: -10°C bis 60°C
• IP-Rating: Front IP65
• IO Ports - USB: 2 x USB 3.2 Gen2x1 (Type-A)
• IO Ports - Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• IO Ports - LAN: 2 x 2.5 Giga LAN RJ45
• IO Ports - Video: 1 x HDMI 2.0 (optional)
• IO Ports - Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2280 M-Key (für NVMe SSD); 1 x M.2 2230 E-Key (für Wi‑Fi Modul)
• Indikatoren: 1 x LED für Power; 1 x LED für Storage
• Bedienelemente: 1 x Power Button; 1 x Reset Button; 1 x Brightness Adjustment Knob
• Stromversorgung - Eingang: 1 x 12V DC, 2.5φ DC jack
• Stromversorgung - Adapter: 12V 120W
• Zubehör: 100~240V AC to DC Adapter; Netzkabel; VESA-Schrauben; Montage-Clips
