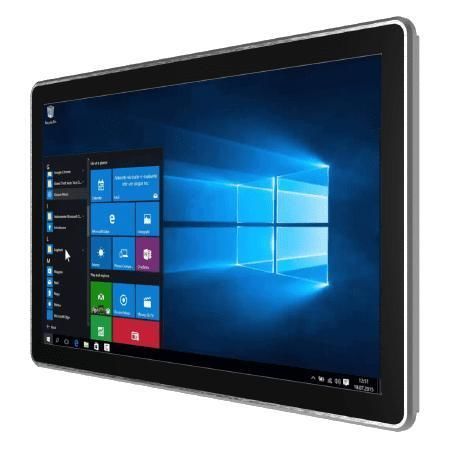

Panel-PC / Multitouchscreen W22IT7T-PPA3

mit kapazitivem PCAP-Touchscreen21,5"1920 x 1080

Overview
Der W22IT7T-PPA3 ist ein 21,5" HMI-Panel-PC der PP-Serie mit Intel® Core™ i5 (Tiger Lake). Er wurde für Maschinensteuerung, Fabrikautomation und Bediener-HMIs entwickelt und bietet flachen Panel-Einbau, Front-IP65-Schutz und umfangreiche industrielle I/O-Schnittstellen.

Hauptmerkmale

• Intel® Core™ Tiger Lake UP3: i5-1135G7 (ohne vPro) oder i5-1145G7E (mit vPro)
• 21,5" FHD-Display (1920 x 1080) mit PCAP Multi-Touch
• Frontseite IP65 (schutz gegen Wasser und Staub)
• Multi-Display-Schnittstellen: DisplayPort / HDMI / LVDS / eDP
• Umfangreiche I/O: serielle Schnittstellen, 4 x USB 3.2 Gen2 Type-A, Gigabit + 2.5GbE LAN, Audio
• Aluminium-Druckgussgehäuse und lüfterloses Design
• 12V DC Versorgung

Anwendungen

• Bedienpanels und Maschinensteuerungen
• Fabrikautomation und Prozessleitsysteme
• OEM-Integration und Embedded-Anwendungen in rauen Umgebungen

Zertifizierungen

• CE
• FCC

Technische Daten (Auszug)

• Modell: W22IT7T-PPA3
• Displaygröße / Auflösung: 21,5" / 1920 x 1080
• Touch / Glas: Projected Capacitive (PCAP) Multi-Touch
• Helligkeit / Kontrast: 250 nits / 3000:1
• Aktive Fläche: 476,64 x 268,11 mm
• Prozessor: Intel Core i5-1135G7 (2,4 GHz, bis zu 4,2 GHz) oder i5-1145G7E (vPro)
• Speicher: 2 x non-ECC SO-DIMM, bis zu 64 GB
• Speicher (SSD): 128 GB SSD Standard; optional 256/512 GB / 1/2/4 TB; 1 x SATA III für 2,5" (optional)
• Ethernet: 1 x Gigabit RJ45 + 1 x 2.5 Gigabit RJ45; 2 x Intel® Ethernet Controller
• USB: 4 x USB 3.2 Gen2 (Type-A)
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Video: 1 x DisplayPort 1.4 (Standard), 1 x HDMI 2.0 (optional)
• Erweiterung: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 (x16) Slot (x4 Signal)
• Sicherheit: TPM 2.0
• Stromversorgung: 1 x 12V DC (Din4); Adapter 12V 120W (Zubehör)
• Mechanik / Cut out / Gewicht: 533 x 324 x 78 mm / 504 x 304 mm / 7,2 kg
• Montage: Panel-Mount (Standard); VESA optional
• Betriebstemperatur / Luftfeuchtigkeit: 0°C bis 50°C / 10% bis 90% RH (nicht kondensierend)
• IP-Schutz: Front IP65
• Anzeige & Bedienelemente: Power-LED, Storage-LED, Power-Button, Reset-Button, Helligkeitsregelung
• Kühlung: Lüfterlos
