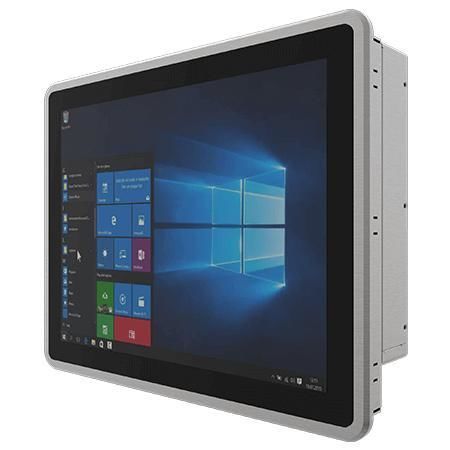

Panel-PC / Multitouchscreen R15IAD3S-PPC3

mit kapazitivem PCAP-Touchscreen15"1024 x 768

Übersicht
Winmate R15IAD3S-PPC3 ist ein 15-Zoll HMI-Panel-PC der PP-Serie, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er kombiniert ein 15-Zoll 1024 x 768 Projected Capacitive (PCAP) Multitouch-Display, einen Intel® Core™ i5-1235U der 12. Generation, Front-IP65, Aluminium-Druckgussgehäuse, lüfterlose Kühlung und einen umfangreichen Satz industrieller I/O für IIoT-Konnektivität.

Hauptmerkmale

• 15-Zoll 1024 x 768 Projected Capacitive (PCAP) Multitouch-Display
• Intel® Core™ i5-1235U (bis zu 4,40 GHz)
• 1 x SODIMM DDR5 4800 MHz, Unterstützung bis 32 GB
• Integriertes Dual 2,5 Gigabit Ethernet
• Mehrere I/O: 2 x USB 3.2 Gen2x1, serielle Anschlüsse, LAN, Video und Audio
• Frontseitige IP65-Abdichtung gegen Staub und Spritzwasser
• Aluminium-Druckgussgehäuse und lüfterloses Design
• 12 V DC Stromeingang

Produkt-Highlights

• Echt-flache Front und schlankes Profil für bündige Integration und einfache Reinigung
• PCAP-Multitouch für reaktionsschnelle Bedienung in industriellen HMI-Anwendungen
• Frontseitige IP65-Schutzklasse zur Aufrechterhaltung des Betriebs in staubigen oder spritzwassergefährdeten Umgebungen
• Umfangreiche I/O (seriell, USB, Dual 2.5GbE, Video, Audio) für flexible IIoT- und Steuerungsanschlüsse
• Robustes Aluminium-Druckgussgehäuse für langlebige Einsatzzyklen

Zertifizierungen

• CE
• FCC

Technische Spezifikationen

• Modell: R15IAD3S-PPC3
• Display — Größe: 15.0 inches
• Display — Touch / Glas: Projected Capacitive Multi Touch (PCAP)
• Display — Auflösung: 1024 x 768
• Display — Helligkeit: 300 nits
• Display — Kontrastverhältnis: 2000:1
• Display — Betrachtungswinkel: 88/88/88/88
• Display — Aktive Fläche: 304.1 x 228.1 mm
• System — Prozessor: Intel® Core™ i5-1235U (3.3 GHz, bis zu 4.40 GHz)
• System — Arbeitsspeicher: 8 GB (Standard); optional 16 GB, 32 GB; 1 x SODIMM DDR5 4800 MHz
• System — Speicher: 128 GB SSD (Standard); optional bis 4 TB; 1 x SATA III für 2.5" SSD/HDD bis 2 TB (optional); 1 x M.2 2280 M-Key (NVMe)
• System — Ethernet: Integriertes Dual Intel® 2.5 Gigabit Ethernet
• System — Sicherheit: TPM 2.0
• System — OS: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (optional)
• Drahtlos — WLAN / Bluetooth: optional (M.2 2230 E-Key)
• Mechanik — Abmessungen: 367 x 291 x 73.8 mm
• Mechanik — Ausschnitt (Cut-out): 360 x 261 mm
• Mechanik — Gewicht: 4.8 kg
• Mechanik — Montage: Panel mount (Standard); VESA mount (optional)
• Gehäuse — Material: Aluminium-Druckguss
• Kühlung — Fanless Design
• Umgebung — Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Umgebung — Betriebstemperatur: 0°C bis 50°C
• Umgebung — Lagertemperatur: -10°C bis 60°C
• Umgebung — Front IP-Klasse: IP65
• I/O — USB: 2 x USB 3.2 Gen2x1 (Type-A)
• I/O — Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• I/O — LAN: 2 x 2.5 Giga LAN RJ45
• I/O — Video: 1 x HDMI 2.0 (optional)
• I/O — Audio: 2 x Lautsprecher
• I/O — Erweiterung: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)
• Anzeige / Steuerung: Power LED, Storage LED, 1 x Helligkeitsregler, Power- und Reset-Taste
• Strom — Eingang: 1 x 12 V DC, 2.5φ DC-Buchse
• Strom — Adapter: 12 V 120 W (Zubehör)
• Zubehör: 100~240 V AC→DC Adapter, Netzkabel, VESA-Schrauben, Montage-Clips
• Zertifizierungen: CE, FCC
