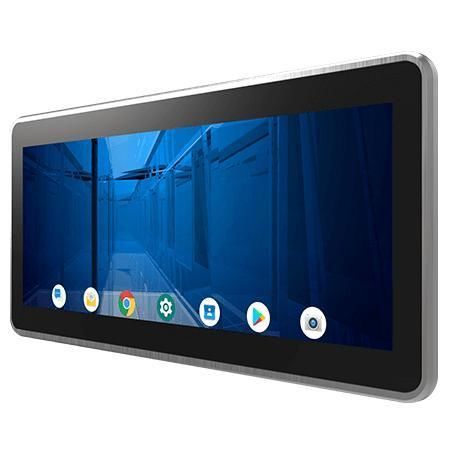

Panel-PC / Multitouchscreen W15IM3S-PPB2

mit kapazitivem PCAP-TouchscreenArm® Cortex®-A53 Quad-coreAndroid

Produktübersicht
Das Winmate W15IM3S-PPB2 ist ein 14,9‑Zoll HMI‑Panel‑PC der PP‑Serie, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs. Er verfügt über ein 14,9" 1920 x 720 projiziert‑kapazitives Multitouch‑Display, ARM A53 Quad Core 2,0 GHz, Frontschutz IP65, Aluminiumgehäuse und lüfterloses Design. Das Gerät wird standardmäßig mit Android geliefert; optionale Linux‑Distributionen sind verfügbar.

Hauptmerkmale

• 14,9" 1920 x 720 Panel mit projiziert‑kapazitivem Multitouch
• ARM A53 Quad Core 2,0 GHz CPU
• Front IP65 wasser‑ und staubgeschützt
• Aluminiumgehäuse und lüfterloses Design
• Anwendungsbeispiele: Raumbuchungsplan, Zugangskontrolle, Anzeige von Rauminformationen
• Unterstützt Android (Standard) und optionale Linux‑Distributionen (Yocto, Ubuntu Server)

Anwendungen
Geeignet für Bedienpanels in der Industrieautomatisierung, Maschinensteuerung, interaktive Kioske, Digital Signage und Raummanagementterminals. Die Front‑IP65‑Schutzart und das Metallgehäuse sind für anspruchsvolle Umgebungen mit Staub oder Spritzwasser ausgelegt.

Zertifizierungen

• CE
• FCC

caractéristiques / spécifications techniques

• Modell: W15IM3S-PPB2
• Hersteller: Winmate
• Display — Größe: 14,9 inches
• Display — Typ: Projected Capacitive Multi Touch
• Display — Auflösung: 1920 x 720
• Display — Panel Helligkeit: 950 nits
• Display — Kontrastverhältnis: 1000:1
• Display — Betrachtungswinkel: 85/85/85/85
• Display — Aktive Fläche: 355.68 × 133.38 mm
• Prozessor: ARM A53 (Quad Core 2,0 GHz)
• Speicher: 4 GB LPDDR4
• Speicher (Massenspeicher): eMMC Onboard 32 GB
• Betriebssystem: Android 11 (upgradebar auf Android 13) standardmäßig; optional Linux Yocto 5.15.47 mit Qt 5.15; optional Linux Ubuntu Server 22.04
• WLAN / BT: optional
• Mechanik — Abmessungen: 400.2 × 187.6 × 59 mm
• Mechanik — Einbaumaß (Cut out): 378.1 × 164.6 mm
• Mechanik — Montage: Panel‑Mount; VESA‑Mount
• Mechanik — Gehäuse: Metallgehäuse (Aluminium)
• Mechanik — Kühlung: Lüfterloses Design
• IO‑Ports — USB: 2 × USB 2.0 Typ A; 1 × Micro USB 2.0 OTG
• IO‑Ports — Seriell: 1 × RS232/422/485 (Standard RS232)
• IO‑Ports — LAN: 1 × LAN 10/100/1000 Mbps
• IO‑Ports — Video: 1 × Micro HDMI Ausgang (optional)
• IO‑Ports — Audio: 2 × Lautsprecher (optional)
• IO‑Ports — SD‑Slot: 1 × Micro SD (max. 32 GB)
• Umgebung — Betriebliche Luftfeuchte: 10% bis 90% RH, non‑condensing
• Umgebung — Betriebstemperatur: 0°C bis 50°C
• Umgebung — Lagertemperatur: -20°C bis 60°C
• Robustheit — Schock: MIL‑STD‑810H Method 516.8 Procedure I
• Robustheit — Vibration: MIL‑STD‑810H Method 514.8 Procedure I
• Schutzart: Front IP65
• Steuerung — Taste: 1 × Power‑Taste (optional)
• Stromversorgung — Nennspannung: 12V DC mit Klemmen
• Stromversorgung — Adapter: 12V 50W (Zubehör)
• Zubehör: 100~240V AC‑DC Adapter; Netzkabel; VESA‑Schrauben; Montageclips
