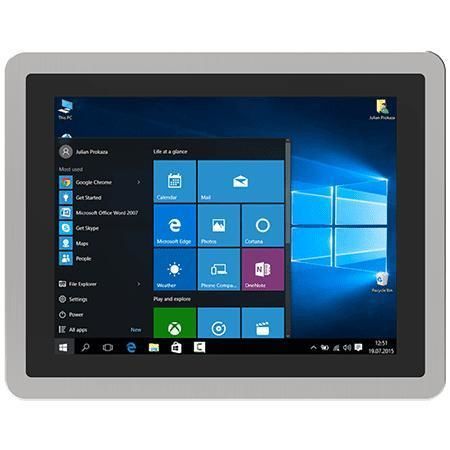

Panel-PC / mit Multi-Touch-Screen R12IP7T-PPM2

mit kapazitivem PCAP-Touchscreen12,1"1024 x 768

Überblick
Der Winmate R12IP7T-PPM2 ist ein 12,1-Zoll HMI-Panel-PC der Intel® Pentium® N4200 PP-Serie, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er bietet ein lüfterloses Kühlsystem, sehr geringen Stromverbrauch sowie eine robuste Konstruktion mit Aluminiumgehäuse und IP65-zertifizierter Front für Wasser- und Staubschutz. Das Gerät ist auf langfristige Verfügbarkeit und zuverlässigen Feldbetrieb ausgelegt und eignet sich für industrielle Anwendungen und OEM-/Systemintegrator-Lösungen.

Wesentliche Merkmale

• 12,1-Zoll Display, Auflösung 1024 x 768, 500 Nits
• Projiziert-kapazitiver (P-Cap) Multitouch-Bildschirm
• Intel® Pentium® Apollo Lake N4200 (1,10 GHz, Boost bis 2,5 GHz)
• Lüfterloses Design und extrem geringer Stromverbrauch
• Vorderseite IP65 wasser- und staubdicht
• Aluminium-Druckgussgehäuse für Korrosionsbeständigkeit und Langlebigkeit

Design und Bedienung
Die PP-Serie verfügt über eine echt flache Oberfläche und ein schlankes Design, das einfache Reinigung und Wartung ermöglicht. Der PCAP-Multitouch bietet ein komfortables und präzises Touch-Erlebnis zur Verbesserung der Bedienfreundlichkeit.

Konnektivität und Erweiterbarkeit
Das System bietet eine umfangreiche E/A-Schnittstelle für industrielle IoT-Lösungen inklusive serieller Anschlüsse, mehreren USB-Ports, Dual-Gigabit-LAN, Video- und Audioanschlüssen sowie Erweiterungssteckplätzen (M.2, PCIe). Dadurch ist das Gerät flexibel in verschiedenste industrielle Umgebungen integrierbar.

Zielanwendungen
Ideal für Maschinensteuerung, Fabrikautomation, Bediener-HMIs, Raumbelegungsanzeige / Raumbuchung, Zutrittskontrolle, Raum-Informationsanzeigen, Digital Signage und Building-Automation-Anwendungen, bei denen kontinuierlicher Betrieb, Robustheit und niedriger Energieverbrauch wichtig sind.

Zertifizierungen
CE und FCC-konform.

Caractéristiques / spécifications techniques

• Display: 12.1 inches
• Touch / Glass: Projected Capacitive Multi Touch Screen
• Resolution: 1024 x 768
• Panel Brightness: 500.0 nits
• Contrast Ratio: 1000:1
• View Angles: 89, 89, 89, 89
• Active Area: 245.76 x 184.32 mm
• Processor: Intel Pentium N4200 1.1GHz (bis zu 2.5GHz)
• Memory: Dual-channel (non-ECC) SO-DIMM, bis zu 16GB
• Storage: 128GB SSD (Standard), optional 256GB / 512GB / 1TB; optional 2 x SATA III für 2.5" SSD/HDD (RAID-Unterstützung)
• Ethernet controller: 2 x Intel® Ethernet Controller
• Security: TPM 2.0
• Operating System: Windows 10 IoT Enterprise (64 bit) (optional); Linux Ubuntu 20.04 (optional)
• WLAN / BT: Unterstützung optional (via M.2 2230 E-Key für Wi-Fi Modul)
• Mechanische Abmessungen: 322 x 256 x 79 mm
• Cut out: 302 x 237 mm
• Weight: 2.7 kg
• Mounting: Panel mount (Standard); VESA mount optional
• Enclosure: Metal Housing (Aluminium-Druckguss)
• Cooling System: Fanless Design
• Operating Humidity: 10% to 90% RH, Non-Condensing
• Operating Temperature: 0°C to 50°C
• Storage Temperature: -10°C to 60°C
• IP rating: Front IP65
• Certification: CE, FCC
• USB Port: 4 x USB3.2 Gen1x1 (Type-A)
• Serial Port: 1 x RS232/422/485 (Default RS232), 1 x RS232
• LAN: 2 x Giga LAN RJ45 Connector
• Video: 1 x DP1.2 (Standard); optional 1 x HDMI 1.4; optional 1 x VGA
• Audio: 1 x Mic in; 1 x Line out; 2 x Speaker
• Expansion Port: 1 x M.2 2242 B-key (für SATA III SSD); 1 x M.2 2230 E-Key (für Wi‑Fi Modul); 1 x PCIe 2.0 (x1) slot
• Indicator: 1 x LED Indicator for power; 1 x LED Indicator for storage
• Brightness Knob: 1 x Brightness Adjustment Knob
• Power Input: 1 x 12V DC, Din4 pin connector
• Power Rating / Adapter: 12V DC; Adapter 12V 84W
• Control Buttons: 1 x Power Button; 1 x Reset Button
• Accessories (inklusive): 100~240V AC to DC Adapter; Power Cord; VESA screws; Mounting clips
