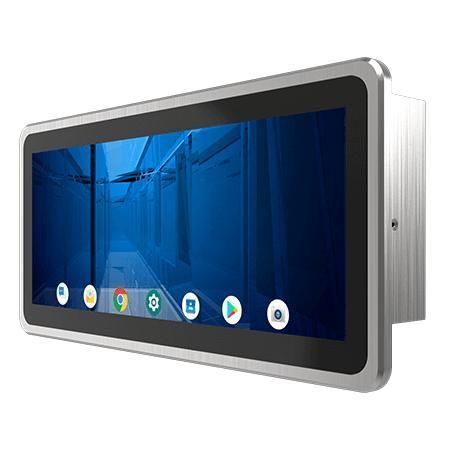

Panel-PC / Multitouchscreen W12IM3S-PPB1

mit kapazitivem PCAP-Touchscreen12,3"Arm® Cortex®-A53 Quad-core

Übersicht
Winmate W12IM3S-PPB1 ist ein 12,3" HMI-Panel-PC der PP-Serie mit ARM A53, konzipiert für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er bietet ein 12,3" 1920 × 720 projiziert-kapazitives Multitouch-Display, ARM A53 Quad Core 2,0 GHz CPU, Front IP65-Schutz, Aluminium-/Metallgehäuse und lüfterlose Bauweise für den industriellen Einsatz.

Hauptmerkmale

• 12,3" 1920 × 720 projiziert-kapazitives Multitouch-Display (1000 nits)
• ARM A53 Quad Core 2,0 GHz Prozessor
• Front mit IP65-Schutz (wasser- und staubdicht)
• Aluminium-/Metallgehäuse und lüfterloses Design
• Schnittstellen und Optionen für Raumbuchung, Zugangskontrolle und Informationsanzeigen

Produkt-Highlights / Design
Das Gerät kombiniert ein industrietaugliches Metallgehäuse mit fanless Kühlung, um Wartungsaufwand zu reduzieren und das Eindringen von Staub zu minimieren. Die IP65-Front schützt vor Spritzwasser und Partikeln. Das 12,3" Panel mit hoher Helligkeit bietet präzise Touch-Bedienung und gute Lesbarkeit für öffentliche Anzeigen. OS- und Konnektivitätsoptionen erleichtern die Integration in Embedded- und Gebäudemanagementsysteme.

Empfohlene Einsatzbereiche

• Bedieneroberflächen für Maschinensteuerung und Fabrikautomation
• Raumbuchungspanels und Anzeige von Rauminformationen für Büros, Hotels und Konferenzzentren
• Zutrittskontrollterminals und industrielle/kommerzielle Informationskioske

Zertifizierungen

• Front IP65
• CE
• FCC

Besondere Hinweise
Erhältlich mit optionalen WLAN-/Bluetooth-Modulen, optionaler Micro-HDMI-Ausgang, optionalen Lautsprechern und mehreren OS-Auswahlen (Android standardmäßig, Linux Yocto, Linux Ubuntu Server). Zubehör: AC-DC-Adapter, Netzkabel, VESA-Schrauben, Montage-Clips.

Caractéristiques / spécifications techniques

• Modell: W12IM3S-PPB1
• Marke: Winmate
• Display — Touch / Glass: Projected Capacitive Multi Touch Screen
• Größe: 12.3 inches
• Auflösung: 1920 × 720
• Panelhelligkeit: 1000 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 88/88/88/88
• Active Area: 292.92 × 110.22 mm
• Prozessor: ARM A53 (Quad Core 2.0 GHz)
• Speicher: 4 GB LPDDR4
• Speicher (onboard): eMMC 32 GB
• Betriebssystem: Android 11 (Standard, upgradefähig auf Android 13); optional: Linux Yocto 5.15.47 mit Qt 5.15; Linux Ubuntu Server 22.04
• WLAN / BT: Unterstützung (optional)
• USB: 2 × USB 2.0 Typ A; 1 × Micro USB 2.0 OTG
• Seriell: 1 × RS232/422/485 (Standard RS232)
• LAN: 1 × 10/100/1000 Mbps
• Video: 1 × Micro HDMI Ausgang (optional)
• Audio: 2 × Lautsprecher (optional)
• SD-Karten-Slot: 1 × Micro SD (max. 32 GB)
• Abmessungen (BxHxT): 334.3 × 155.8 × 57 mm
• Einbaumaß (Cut out): 312 × 140 mm
• Montage: Panel mount; VESA mount
• Gehäuse: Metal / Aluminum housing
• Kühlung: Fanless design
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -20°C bis 60°C
• Stoß: MIL-STD-810H Method 516.8 Procedure I
• Vibration: MIL-STD-810H Method 514.8 Procedure I
• IP-Schutzart: Front IP65
• Stromversorgung: 12V DC mit Terminal Block; Adapter: 12V 50W
• Zubehör: 100~240V AC-DC Adapter; Netzkabel; VESA-Schrauben; Montage-Clips
• Zertifizierungen: CE, FCC
