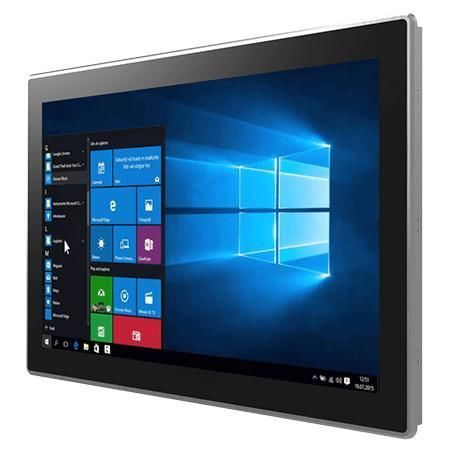

Panel-PC / Multitouchscreen W27IT7T-PPA1

mit kapazitivem PCAP-Touchscreen27"1920 x 1080

Übersicht
Der W27IT7T-PPA1 ist ein 27" HMI Panel‑PC der PP‑Serie mit Intel® Core™ i5‑1135G7 (Tiger Lake). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs, vereint er ein P‑Cap Multitouch‑Display, eine wirklich flache Front, ein Aluminium‑Druckgussgehäuse und ein lüfterloses Design für wartungsarme Nutzung.

Hauptmerkmale

• Wirklich flache Front und schlankes Profil für einfache Integration und Reinigung
• Projiziert‑kapazitiver (PCAP) Multi‑Touchscreen
• Frontseite mit IP65‑Schutz gegen Staub und Spritzwasser
• Umfangreiche I/O: serielle Ports, mehrere USB 3.2 Anschlüsse, Gigabit + 2.5G LAN, Video‑Schnittstellen
• Aluminiumgehäuse, lüfterloses Design, 12V DC Versorgung

Schlüsselfunktionen

• Intel® Core™ i5‑1135G7 (2.4 GHz, bis zu 4.2 GHz)
• 27.0" Display, 1920 x 1080, 300 nits
• Projiziert‑kapazitiver Multi‑Touch
• Multi‑Display Unterstützung: DP / HDMI / LVDS / eDP
• I/O: 2 serielle Ports, 4 x USB 3.2 Gen2x1 Type‑A
• Front IP65
• Aluminium Druckgussgehäuse und lüfterloses Design
• 12V DC Eingang (Din4‑Stecker)

Zertifizierungen

• CE
• FCC

Produktdetails — Funktionsübersicht
Die PP‑Serie bietet industrielle Anzeige‑ und Rechenleistung sowie weitreichende I/O‑Optionen zur Anbindung an SPS, Sensorik und Fabriknetzwerke. Speicher‑ und Erweiterungsoptionen (NVMe, SATA), optionale WLAN/BT‑Module und PCIe‑Erweiterungen ermöglichen flexible Systemaufbauten für Automatisierung und IIoT.

Display

• Größe: 27.0 inches
• Touch / Glas: Projected Capacitive Multi Touch Screen
• Auflösung: 1920 x 1080
• Panel Helligkeit: 300 nits
• Kontrastverhältnis: 3000:1
• Blickwinkel: 89/89/89/89
• Aktive Fläche: 597.6 x 336.15 mm

System‑Spezifikation

• Prozessor: Intel® Core™ i5‑1135G7 (2.4 GHz, bis zu 4.2 GHz)
• Memory: 2 x non‑ECC SO‑DIMM, bis zu 64 GB (32 GB pro DIMM)
• Storage: 128 GB SSD Standard; optional 256/512 GB, 1/2/4 TB; 1 x SATA III für 2.5" SSD/HDD (optional)
• Ethernet Controller: 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45 (Intel®)
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Linux Ubuntu 22.04 (Wake on Touch nicht unterstützt auf Ubuntu)
• WLAN / Bluetooth: optional (M.2 Modul)

Mechanik

• Abmessungen: 683 x 421 x 75.2 mm
• Ausschnitt (Cut‑out): 666.2 x 400.4 mm
• Gewicht: 11.8 kg
• Montage: Panel‑Mount (Standard); VESA optional
• Gehäuse: Aluminium Druckguss
• Kühlsystem: Lüfterloses Design

Umgebung

• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• Schutzart: Front IP65

I/O Anschlüsse

• USB: 4 x USB 3.2 Gen2x1 (Type‑A)
• Serielle Schnittstellen: 1 x RS232/422/485 (Standard RS232), 1 x RS232
• LAN: 1 x Gigabit RJ45, 1 x 2.5 Gigabit RJ45
• Video: 1 x DP1.4 (Standard), 1 x HDMI 2.0 (optional)
• Audio: Mic‑in, Line‑out
• Erweiterung: 1 x M.2 2280 M‑Key (NVMe), 1 x M.2 2230 E‑Key (Wi‑Fi), 1 x PCIe 4.0 (x16) Slot (x4 Signal)
• Anzeige: LED für Power und Storage; Helligkeitsregler
• Stromversorgung: 1 x 12V DC Din4‑Pin Anschluss

Bedienung

• Tasten: 1 x Power, 1 x Reset

Zubehör

• 100~240V AC zu 12V DC Adapter
• Netzkabel
• VESA Schrauben

Strom

• Spannung: 12V DC
• Adapter: 12V 120W

Technische Daten (Kurz)

• Modell: W27IT7T-PPA1
• Marke: Winmate
• Prozessor: Intel® Core™ i5‑1135G7 (Tiger Lake)
• Display: 27", 1920 x 1080, 300 nits, PCAP Multi‑Touch
• Speicher: bis zu 64 GB (2 x SO‑DIMM)
• Speicheroptionen: NVMe und SATA (128 GB Standard; Optionen bis mehrere TB)
• I/O: 4 x USB3.2 Gen2, serielle Ports, GigE + 2.5G LAN, DP/HDMI
• Erweiterung: M.2 NVMe, M.2 Wi‑Fi, PCIe 4.0 (x16 Slot mit x4 Signal)
• Schutz: Front IP65, Aluminiumgehäuse, lüfterloses Design
• Betriebsbereich: 0°C bis 50°C; 10%–90% RH nicht kondensierend
• Zertifizierungen: CE, FCC
