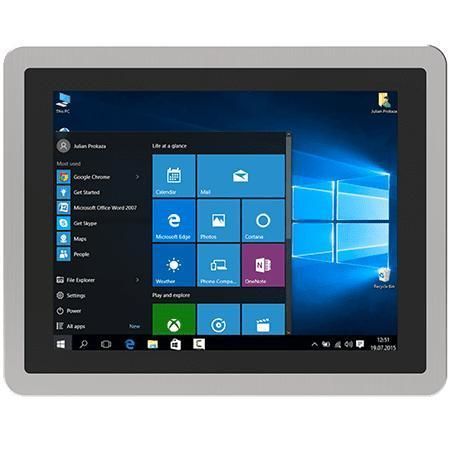

Panel-PC / Multitouchscreen R12IT7T-PPM2

mit kapazitivem PCAP-Touchscreen12,1"1024 x 768

Übersicht
Der Winmate R12IT7T-PPM2 ist ein 12.1″ HMI Panel-PC der PP-Serie mit Intel® Core™ i5 (Tiger Lake). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMI bietet er industrielle Leistungsfähigkeit, lange Verfügbarkeit und zuverlässige Hardwareintegration für OEMs und Systemintegratoren.

Hauptmerkmale

• 12.1″ Display mit 1024 x 768 Auflösung und 500 Nits Helligkeit
• Intel® Core™ Tiger Lake UP3 i5-1135G7 (ohne vPro) oder i5-1145G7E (mit vPro)
• Projiziert-kapazitiver (PCAP) Multi-Touchscreen
• Lüfterloses Kühlsystem
• Frontseite IP65 gegen Staub und Spritzwasser
• Aluminiumgehäuse (Druckguss)
• Vielseitige I/O für industrielle IoT-Konnektivität

Produktbeschreibung / Design und Betrieb
Die PP-Serie verfügt über eine echte Flat-Oberfläche und ein schlankes Design, das Reinigung und Wartung erleichtert. Der projiziert-kapazitive Multi‑Touch bietet präzise Bedienung und eine verbesserte Anwendererfahrung. Die Frontseite mit IP65 schützt vor Staub und Wasserspritzern und erlaubt den Einsatz in anspruchsvollen Industrieumgebungen. Umfangreiche Anschlüsse (Seriell, USB, LAN, Video, Audio) ermöglichen flexible Integration in Automations‑ und IoT‑Lösungen. Das Aluminium-Druckgussgehäuse sorgt für Korrosionsbeständigkeit und mechanische Robustheit.

Zertifizierungen

• CE
• FCC

Anwendungsbeispiele

• Maschinensteuerung und Fabrikautomation
• Bediener‑HMI in mission‑kritischen oder rauen Umgebungen
• Integration in IoT‑fähige Industrieanwendungen

Eigenschaften / Technische Daten

• Display — Größe: 12.1″
• Touch / Glas — Projected Capacitive Multi Touch Screen
• Auflösung — 1024 x 768
• Helligkeit — 500 nits
• Kontrastverhältnis — 1000:1
• Blickwinkel — 89/89/89/89
• Aktive Fläche — 245.76 x 184.32 mm
• Prozessor — Intel Core i5-1135G7 2.4 GHz (bis zu 4.2 GHz); Option i5-1145G7E
• Arbeitsspeicher — 2 x non-ECC SO-DIMM, bis zu 64 GB (32 GB pro DIMM)
• Speicher — 128 GB SSD (Standard); optional 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III für 2.5" SSD/HDD (optional)
• Ethernet-Controller — 2 x Intel® Ethernet Controller
• Sicherheit — TPM 2.0
• Betriebssysteme (optional) — Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Wake on Touch nicht unterstützt)
• WLAN / Bluetooth — optional
• Mechanik — Abmessungen: 322 x 256 x 79 mm
• Ausschnitt (Cut out) — 302 x 237 mm
• Gewicht — 2.7 kg
• Montage — Panel mount (Standard); VESA mount (optional)
• Gehäuse — Aluminium-Druckguss
• Kühlung — Lüfterloses Design
• Umgebung — Betriebliche Luftfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur — 0°C bis 50°C
• Lagertemperatur — -10°C bis 60°C
• Schutzart — Front IP65
• IO-Ports — USB: 4 x USB 3.2 Gen2x1 (Type-A)
• IO-Ports — Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• LAN — 1 x Gigabit RJ45 + 1 x 2.5 Gigabit RJ45
• Video — 1 x DP 1.4 (Standard); 1 x HDMI 2.0 (optional)
• Audio — Mic in; Line out
• Erweiterung — 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi Modul); 1 x PCIe 4.0 (x16) Slot (x4 Signal)
• Anzeigen — 1 x LED Power; 1 x LED Storage
• Helligkeitsregelung — 1 x Brightness Adjustment Knob
• Stromversorgung — Eingang 1 x 12 V DC (Din4 Pin); Adapter 12 V 120 W
• Bedienelemente — 1 x Power Button; 1 x Reset Button
• Zubehör — 100~240 V AC to DC Adapter; Netzkabel; VESA-Schrauben; Montageclips
