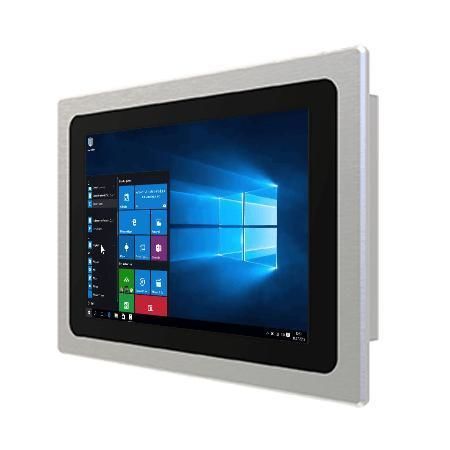

Panel-PC / Multitouchscreen W10IE3S-PPH2

mit kapazitivem PCAP-Touchscreen10,1"1280 x 800

Übersicht
Der Winmate W10IE3S-PPH2 ist ein 10,1-Zoll HMI-Panel-PC der PP-Serie mit Intel® Celeron® Elkhart Lake N6211. Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-Interfaces, vereint er eine echt flache Front, PCAP Multi-Touch, lüfterloses Design und industrielle I/O für zuverlässigen Einsatz vor Ort und lange Verfügbarkeit.

Hauptmerkmale

• 10,1" 1280 x 800 Display mit PCAP Multi-Touch
• Intel® Celeron® N6211 Prozessor (bis zu 3.0 GHz)
• Frontseite Schutzart IP65
• Duale 2.5 Giga LAN (2 x Intel® Ethernet Controller)
• Lüfterloses Design und geringer Stromverbrauch
• Optionales WLAN/BT über M.2-Slot und flexible Speicheroptionen

Design und Einsatz
Die PP-Serie bietet eine echt flache, schlanke Blende, geeignet für Panel-Montage in Schaltschränken und Bedienplätzen. Die flache Oberfläche erleichtert die Reinigung und verringert Staubansammlungen an Kanten. Das Druckgussgehäuse aus Metall erhöht die Korrosionsbeständigkeit in Industrieumgebungen.

Touch und Anzeige
Die Projected Capacitive (PCAP) Multi-Touch-Technik liefert präzise, mehrfingrige Reaktion für Bedieneroberflächen. 350 nits Helligkeit und 1280 x 800 Auflösung sorgen für gute Lesbarkeit industrieller Anzeigen.

Konnektivität und I/O
Umfangreiche Schnittstellen für industrielles IoT und Integration: mehrere USB3.2-Ports, serielle Schnittstellen (RS232/422/485), 2 x 2.5 Giga LAN, HDMI (optional), Audio sowie M.2-Steckplätze für SSD und Wi‑Fi-Module.

Umweltschutz & Zuverlässigkeit
Frontseite IP65 schützt vor Staub und Spritzwasser. Das lüfterlose Design reduziert bewegliche Teile und Wartungsaufwand; TPM 2.0 unterstützt die Plattform-Sicherheit bei industriellen Einsätzen.

Zertifizierungen
CE, FCC

Technische Daten

• Display: 10,1"; 1280 x 800; PCAP Multi-Touch; Helligkeit: 350 nits; Kontrast: 800:1; aktive Fläche: 216.96 x 135.6 mm
• Prozessor: Intel® Celeron® N6211 (bis zu 3.0 GHz)
• Arbeitsspeicher: 4 GB (Standard); 8 GB / 16 GB (optional)
• Speicher: 128 GB SSD (Standard); bis zu 2 TB optional; 1 x SATA III für 2.5" SSD/HDD (optional)
• Ethernet: 2 x 2.5 Giga LAN RJ45 (Intel® Controller)
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise / Windows 11 Pro / Windows 10 IoT / Linux Ubuntu 22.04
• WLAN/BT: optional via M.2 2230 E-Key
• I/O: 2 x USB3.2 Gen2x1 (Type-A); Seriell: 1 x RS232/422/485 + 1 x RS232; 1 x HDMI 2.0 (optional); 2 x Lautsprecher
• Erweiterung: 1 x M.2 2242 B-Key (SATA SSD)
• Mechanik: 295 x 200 x 53 mm; Ausschnitt: 240 x 165 mm; Gewicht: 1,9 kg; Panel-Montage (Standard), VESA optional; Metallgehäuse; lüfterlos
• Umgebung: Betrieb 0°C bis 50°C; Lagerung -10°C bis 60°C; Luftfeuchte 10%–90% RH nicht kondensierend; Front IP65
• Stromversorgung: 12V DC Eingang (2.5φ DC Buchse); Adapter 12V 50W
• Zubehör: AC/DC Adapter 100~240V, Netzkabel, Montage-Clips, VESA-Schrauben
