Stromversorgungs-Steckverbinder
Kabel-an-KarterundBajonett

Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Kabel-an-Karte / rund / Bajonett

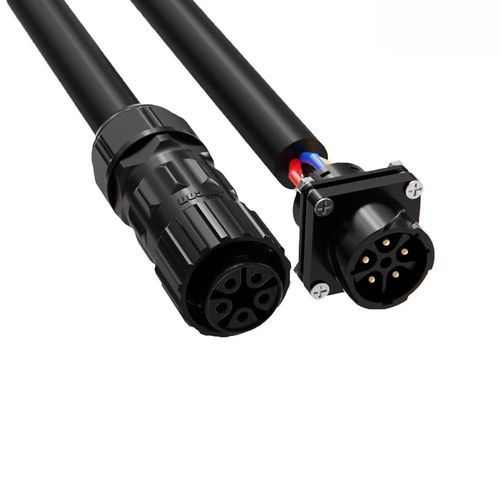

Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Kabel-an-Karte / rund / Bajonett
Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Kabel-an-Karte / rund / Bajonett - Bild - 2
Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Kabel-an-Karte / rund / Bajonett - Bild - 3
Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Kabel-an-Karte / rund / Bajonett - Bild - 4
Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Kabel-an-Karte / rund / Bajonett - Bild - 5
Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Kabel-an-Karte / rund / Bajonett - Bild - 6
Stromversorgungs-Steckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Kabel-an-Karte / rund / Bajonett - Bild - 7
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Stromversorgung
Format
Kabel-an-Karte
Form
rund
Verbindungtyp
Bajonett
Elektrische Merkmale
5-polig, 3 polig, mit 2 Spindeln, 4 polig, 5 polig
Material
Kupferlegierung
Bereich
für LED-Beleuchtung
Schutzfaktor
IP67
Weitere Eigenschaft
wasserdicht, korrosionsbeständig, Antivibration
Primärstrom

40 A, 60 A, 80 A

Spannung

60 V, 125 V, 300 V

Betriebstemperatur

Min: -40 °C
(-40 °F)

Max: 105 °C
(221 °F)

Beschreibung

Produktübersicht
  • 40A Mehrpolige Stromübertragung – Φ3,0 mm Kontakte aus Kupferlegierung liefern 40A/300V in einer kompakten 5-poligen Ausführung für vielseitige Anwendungen.
  • Bajonett-Verriegelung – Schnelles Ein- und Ausstecken durch 90°-Drehung mit sicherer Verriegelung, vibrationsfest für anspruchsvolle Umgebungen.
  • IP67 Wasserdicht – Vollständig gegen Wasser und Staub abgedichtet, ideal für Außenbeleuchtung und industrielle Steuerungsinstallationen.
  • Große Kabelkompatibilität – Unterstützt Kabeldurchmesser Φ10,0 mm–Φ19,0 mm.
  • Internationale Zertifizierungen – UL, TUV, CE und RoHS zertifiziert.


Produktspezifikationen
  • Anzahl der Pins: 2 / 3 / 4 / 5
  • Pin-Durchmesser: 2-polig 4,8 mm | 3-polig 4,8 mm | 4-polig 3,6 mm | 5-polig 3,0 mm
  • Nennstrom: 2-polig 80A | 3-polig 80A | 4-polig 60A | 5-polig 40A
  • Nennspannung: 2-polig 300V | 3-polig 300V | 4-polig 300V | 5-polig 125V + 60V
  • Durchschlagfestigkeit: 2-polig 600V | 3-polig 600V | 4-polig 600V | 5-polig 300V
  • Durchmesserbereich (Kabel): Φ10,0 mm–Φ19,0 mm (alle Varianten)
  • Schutzart: IP67 (alle Varianten)
  • Verbindungsart: Bajonettverschluss, 90° Drehung, vibrationsfest
  • Flammschutz: UL94-V0
  • Betriebstemperatur: -40℃ bis 105℃
  • Zertifizierungen: ISO9001, CE, UL, RoHS (Werkskonformität referenziert UL/TUV)


Technische Merkmale
  • Serie / Modell: M28 Serie
  • Konfiguration: Rundsteckverbinder, Bajonettverriegelung
  • Kontaktmaterial (5-polig): Φ3,0 mm Kontakte aus Kupferlegierung
  • Typische Steckzyklen: 500+ Steckzyklen (Serie)
  • Kabelkompatibilität: Unterstützt Kabeldurchmesser Φ10,0 mm–Φ19,0 mm
  • Anwendungen: Außen-LED-Beleuchtung, industrielle Steuerungssysteme, Energiespeicher-Interkonnekt (M28-Familie)
