Datensteckverbinder

StromversorgungPush-to-LockM12

Produktübersicht

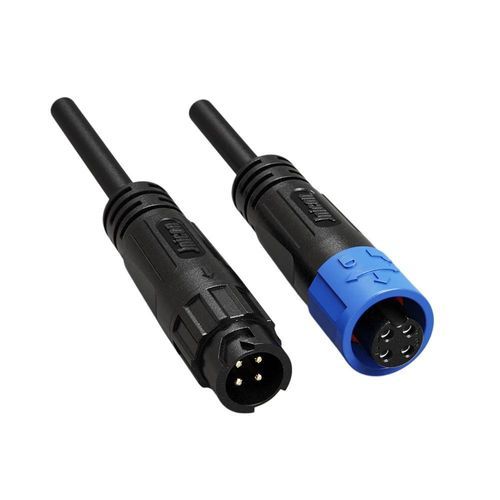

Vorgeformter M12 4‑poliger wasserdichter Steckverbinder mit Push‑Lock und integriertem Kabel, Schutzart IP67, 7 A / 300 V, geeignet für Sensoren, Aktoren und Industrieautomation.

Hauptmerkmale

• 7 A Leistungs‑kontakte — Φ1,2 mm Kupferlegierungs‑kontakte, 7 A / 300 V in kompakter 4‑poliger Ausführung.
• Push‑Lock‑Mechanismus — werkzeugfreie Schnellverbindung/-trennung für schnellen Vor-Ort‑Einbau und Wartung.
• Übermoldete IP67‑Gehäusekonstruktion — dicht gegen Staub und zeitweilige Eintauchung.
• Vorgeformtes Kabel mit Zugentlastung — erhöhte Zug‑ und Biegefestigkeit für dauerhafte Installationen.
• A‑Codierung (M12) — Standardbelegung für Sensor‑/Aktorschnittstellen.
• Zertifizierungen — UL, TUV, CE und RoHS konform für den industriellen Einsatz.

Produktspezifikationen
Produktdetails | 2 Pol | 3 Pol | 4 Pol | 5 Pol
Anzahl Pole | 2 Pol | 3 Pol | 4 Pol | 5 Pol
Kontaktdurchmesser X Anzahl | 1,2mm | 1,2mm | 1,2mm | 1,2+1,0mm
Strombelastbarkeit | 7A | 7A | 7A | 7A+2A
Spannungsfestigkeit | 300V | 300V | 300V | 125V+60V
Prüfspannung | 1500V | 1500V | 1500V | 1000V
Kabelquerschnitt | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG)
Max. Durchmesser | MAX φ8,5mm | MAX φ8,5mm | MAX φ8,5mm | MAX φ8,5mm
Schutzart | IP67 | IP67 | IP67 | IP67
Anschlussart | Push Locking | Push Locking | Push Locking | Push Locking
Entflammbarkeitsklasse | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Betriebstemperatur | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Zertifizierungen | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Hinweise
Übermoldete Kabelsätze für schnellen Einsatz in Aktor‑ und Sensorinstallationen. A‑Codierung entspricht dem M12‑Standard. Geeignet für Industrieautomationsanwendungen mit IP67‑Schutz und gängigen internationalen Zertifizierungen.

Technische Daten

• Serie: M12
• Modelltyp: 4‑poliger wasserdichter Steckverbinder, A‑Codierung
• Kontaktdurchmesser: Φ1,2 mm Kupferlegierung
• Strombelastbarkeit: 7 A (4‑polige Ausführung)
• Nennspannung: 300 V
• Prüfspannung: bis zu 1500 V
• Unterstützter Kabelquerschnitt: 0,3 mm² bis 1,0 mm² (24–18 AWG)
• Max. Kabelaußendurchmesser: MAX φ8,5 mm
• Schutzart: IP67 (übermoldet)
• Anschlussart: Push Locking (werkzeugfrei)
• Betriebstemperaturbereich: -40 °C bis 105 °C
• Entflammbarkeitsklasse: UL94‑V0
• Zertifizierungen: ISO9001, CE, UL, RoHS, TUV (falls zutreffend)
• Designmerkmale: integrierte Zugentlastung, vorgeformtes Kabel, >500 Kupplungszyklen
