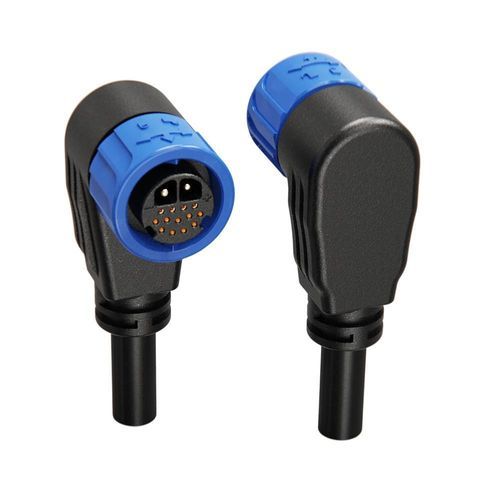

Datensteckverbinder

StromversorgungKabel zu Kabelrund

Produktübersicht
15-poliger Hochdichte-Signalsteckverbinder mit 20A-Strom- und 5A-Signalkontakten, Push-Verriegelung und IP67-Schutz für Sensornetzwerke und Datenübertragung.

Überblick

• Hochdichte 15-polige Bauform – 2 Leistungskontakte (20A, φ2.4mm) und 13 Signalkontakte (5A, φ1.0mm) in einem kompakten M23-Gehäuse, maximiert die Anschlussdichte bei begrenztem Platz.
• Push-Verriegelungsmechanismus – Werkzeugfreies Schnellverbinden und Trennen mit Selbstverriegelung für stabile Signalübertragung in vibrationsbelasteten Umgebungen.
• IP67 Wasserdicht & staubdicht – Vollständig abgedichtetes Design schützt empfindliche Kontakte vor Feuchtigkeit und Staub.
• Flexible Kabelinstallation – Unterstützt 0.3mm²–6mm² (24–9 AWG) Kabel mit max. φ16mm Durchmesser, geeignet für verschiedene Sensorkabel und Datenleitungen.
• SIGNALINTEGRITÄT GARANTIERT – Kupferlegierungskontakte mit Gold-/Silberplattierung und UL94-V0 flammhemmendem Gehäuse für zuverlässige, störungsresistente Signalübertragung.
• Globale Zertifizierungen – UL, TUV, CE und RoHS zertifiziert.

Spezifikationstabelle
Produktdetails | Spezifikation 1 | Spezifikation 2 | Spezifikation 3
Anzahl Pins | 6（2+4） Pin | 8（2+1+5） Pin | 15（2+13） Pin
Pin-Durchmesser x Anzahl | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Strombelastbarkeit | 50A+5A | 50A+15A+5A | 20A+5A
Spannungsbewertung | 300V+60V | 300V+125V+60V | 125V+60V
Durchschlagfestigkeit | 5000V | 3000V | 3000V
Kabelquerschnitt | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
Durchmesserbereich | MAX φ16mm | MAX φ16mm | MAX φ16mm
Schutzklasse | IP67 | IP67 | IP67
Verschlussart | Push Locking | Push Locking | Push Locking
Brennverhalten Gehäuse | UL94-V0 | UL94-V0 | UL94-V0
Betriebstemperatur | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Zertifizierung | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Eigenschaften / Technische Daten

• Modellbezeichnung: M23 15-Pin Signal Waterproof Connector
• Pin-Anzahl: 15 (2 Leistung + 13 Signal)
• Kontaktgrößen: Leistung φ2.4mm (20A), Signal φ1.0mm (5A)
• Nennstrom (15-polige Variante): 20A (Leistung) + 5A (Signal)
• Nennspannung: 125V + 60V (15-polige Variante)
• Durchschlagfestigkeit: 3000V
• Kontaktmaterial: Kupferlegierung mit Gold-/Silberplattierung (gewährleistet Signalintegrität)
• Schutzart: IP67 (wasser- und staubdicht)
• Anschlussart: Push-Locking (selbstverriegelnd, schnell, werkzeugfrei)
• Unterstützter Kabelquerschnitt: 0.3mm² – 6mm² (24–9 AWG), max. Durchmesser φ16mm
• Gehäuse-Flammschutz: UL94-V0
• Betriebstemperaturbereich: -40°C bis +105°C
• Mechanische Lebensdauer: >500 Steckzyklen angegeben
• Zertifizierungen: ISO9001, CE, UL, RoHS (TÜV/3C je nach Variante erhältlich)
• Typische Anwendungen: Sensornetzwerke, Energie- und Datenübertragung in feuchten oder staubigen Umgebungen, industrielle Automatisierung, Außenbeleuchtung und Embedded-Systeme.
