Stromversorgungs-Steckverbinder

Kabel zu Kabelrundmit Verriegelung

Produktübersicht

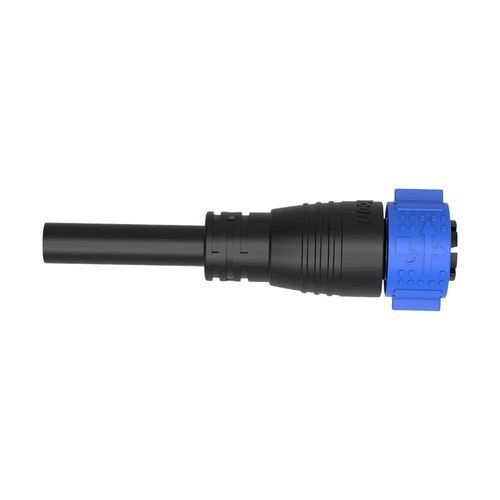

Vorgeformter M25 2-poliger 50A Steckverbinder mit Druckverriegelung, IP67-Abdichtung und vormontiertem Kabel, entwickelt für zuverlässige Außenstromverbindungen in Photovoltaik- und Energiespeichersystemen. Geeignet für industrielle und Beleuchtungsstromverteilung, die dichte Verbindungen erfordern. Gehäuse nach UL94 V-0 und großer Betriebstemperaturbereich für langfristigen Feldeinsatz.

Hauptmerkmale

• 50A Nennstrom — Φ3,5mm Kontakte aus Kupferlegierung, die 50A bei 500V unterstützen, für hochstromige DC/AC-Anwendungen.
• Druckverriegelungsmechanismus — Werkzeugloses Schnellstecken/-lösen mit Selbstverriegelung zur Sicherstellung stabiler Kontakte bei Vibrationen.
• IP67 wasserdicht und staubdicht — Vollständig dichtes Design zum Schutz vor Wasser-, Staub- und Öl-Eintritt in Außen- und Industrieumgebungen.
• Breite Kabelkompatibilität — Unterstützt 1,0mm²–6mm² (18–9 AWG) mit maximalem Außendurchmesser MAX φ16mm; vormontiert am Kabel geliefert.
• Robuste Konstruktion — UL94 V-0 flammwidriges Gehäuse und Betriebstemperaturbereich -40℃ bis 105℃.
• Zertifizierungen — ISO9001, CE, UL, RoHS.

Produktspezifikationen (Tabelle)
Produktdetails — Spezifikation 1 — Spezifikation 2 — Spezifikation 3 — Spezifikation 4
Polzahl — 2 polig — 3 polig — 4 polig — 5 polig
Kontakt-Ø × Anzahl — φ3.5mm — φ3.5mm — φ3.5mm — 2.7mm
Nennstrom — 50A — 50A — 50A — 30A
Nennspannung — 500V — 500V — 500V — 300V
Isolationsspannung — 2500V — 2500V — 2500V — 1500V
Kabellitze — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG)
Durchmesserbereich — MAX φ16mm — MAX φ16mm — MAX φ16mm — MAX φ16mm
Schutzart — IP67 — IP67 — IP67 — IP67
Verbindungsart — Druckverriegelung — Druckverriegelung — Druckverriegelung — Druckverriegelung
Brandverhalten — UL94-V0 — UL94-V0 — UL94-V0 — UL94-V0
Betriebstemperatur — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
Zertifizierung — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS

Technische Daten

• Serie / Modell: M25 Serie
• Polzahl: 2
• Kontaktart / Material: Φ3.5mm Kontakte aus Kupferlegierung
• Nennstrom: 50A
• Nennspannung: 500V
• Isolationsspannung: 2500V
• Unterstützte Kabelquerschnitte: 1,0mm² ~ 6mm² (18 ~ 9 AWG)
• Max. Kabelaußendurchmesser: MAX φ16mm
• Schutz / IP: IP67 (wasserdicht & staubdicht)
• Verbindungsmodus: Druckverriegelung (selbstverriegelnd)
• Gehäuseflammbarkeit: UL94-V0
• Betriebstemperaturbereich: -40℃ bis 105℃
• Zertifizierungen: ISO9001, CE, UL, RoHS
• Einsatzbereich: Vorgeformte Kabelsätze für Außenstromverbindungen in Photovoltaik- und Energiespeichersystemen; geeignet für industrielle und Beleuchtungsstromverteilungen, die dichte, wasserdichte Verbindungen erfordern.
