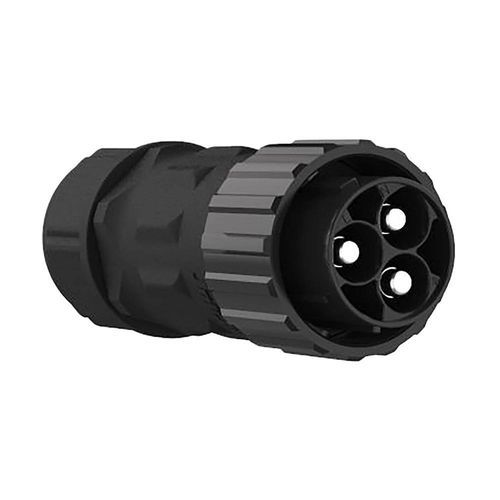

Stromversorgungs-Steckverbinder

Kabel zu KabelBajonett3-polig

Produktübersicht

• 80A hohe Strombelastbarkeit – Φ4,8mm Kupferlegierungs-Kontakte übertragen 80A/600V, entsprechend dem 2-poligen Modell für Hochleistungsanwendungen.
• Bajonett-Verriegelung – Schnelles 90°-Drehverriegelung mit spürbarem und hörbarem Feedback, sichert Verbindungen in hochvibrationsreichen Umgebungen.
• IP67 wasserdicht & staubdicht – Vollständig gegen Wasser und Staub abgedichtet, geeignet für Freiland-Solarkraftwerke und Industrieanlagen.
• Breite Kabelkompatibilität – Unterstützt Kabeldurchmesser Φ10,0mm–Φ19,0mm.
• Globale Zertifizierungen – UL, TUV, CE und RoHS zertifiziert.

Produktdetails (Tabelle)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Anzahl Kontakte | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Kontakt-Ø x Anzahl | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Bemessungsstrom | 80A | 80A | 60A | 40A
Bemessungsspannung | 300V | 300V | 300V | 125V+60V
Durchschlagfestigkeit | 600V | 600V | 600V | 300V
Kabelquerschnitt | (nicht angegeben) | (nicht angegeben) | (nicht angegeben) | (nicht angegeben)
Durchmesserbereich | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm
Schutzart | IP67 | IP67 | IP67 | IP67
Verbindungsart | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Brennverhalten | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Betriebstemperatur | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Zertifizierung | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Anwendungen & Vorteile

• Entwickelt für Photovoltaik- und Energiespeichersysteme, die hochstromfähige, outdoor-dichte Verbindungen verlangen.
• Robuste Bajonett-Verriegelung mit akustischem/taktilem Feedback für vibrative und Außen-Umgebungen.
• Zuverlässige Abdichtung (IP67) für zeitweilige Eintauchbeständigkeit und Staubschutz; höhere IP‑Klassen (IP68/IP69K) als Option verfügbar.
• Gehäusematerialien mit UL94 V-0 Brandschutzrating und stoßfester Struktur für den Industriestandard.
• Hohe Steckzyklenfestigkeit (500+ Zyklen), reduziert Wartungs- und Austauschhäufigkeit.

Technische Spezifikationen

• Serie: M28-Serie (beschriebene 3-polige Variante)
• Kontaktanzahl (dieses Produkt): 3 Pin
• Kontakt-Durchmesser (3‑polig): Φ4.8mm
• Bemessungsstrom (3‑polig): 80A
• Bemessungsspannung: 300V
• Durchschlagfestigkeit: 600V
• Unterstützter Kabeldurchmesserbereich: Φ10.0mm–Φ19.0mm
• Schutz / Eindringen: IP67 (wasserdicht & staubdicht)
• Verriegelungsmechanismus: Bajonettverschluss (90° Drehung)
• Brandverhalten: UL94-V0
• Betriebstemperatur: -40℃ bis 105℃
• Typische Zertifizierungen: ISO9001, CE, UL, RoHS (TUV verfügbar)
• Materialhinweise: Kupferlegierungs-Kontakte (typisch Silber-/behandelte Beschichtung für Hochstromkontakte); Hochleistungs-Kunststoffgehäuse (UL94 V-0)
