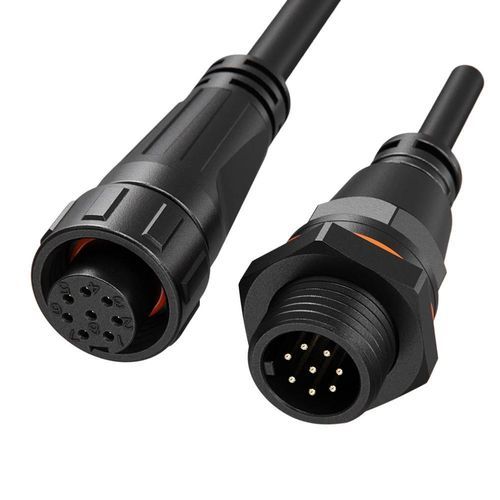

Datensteckverbinder

mit SchraubverriegelungM168-polig

Produktzusammenfassung
M16 8-poliger Signalstecker, 5A, mit Schraubverschluss und Schutzart IP68, entwickelt für Außen- und Industrie-Sensornetzwerke. Erhältlich als feldkonfektionierbare oder mit Kabel vormontierte Ausführung, mit Φ1,0 mm Kontakten und internationalen Zertifizierungen für zuverlässige Signalübertragung in rauen Umgebungen.

Hauptmerkmale

• 8-polige Signaldichte: 8 Signalkontakte bei 5A / 60V mit Φ1,0 mm Kontakten im kompakten M16-Gehäuse.
• Schraubverschluss: Gewindekupplung für sichere, vibrationsfeste Verbindungen.
• IP68-Schutz: Vollständig gegen Staub und Wasser abgedichtet für Außen- und Industrieeinsatz.
• Flexible Montage: Feldkonfektionierbar oder in vormontierter Kabelausführung für Vor-Ort- oder Werksverdrahtung.
• Vielseitige Anwendungen: Geeignet für Sensornetzwerke, Encoder, Fieldbus- und Steuerungssignalverbindungen.
• Zertifizierungen & Qualität: UL, TUV, CE, RoHS; gefertigt in ISO9001 / IATF-fähigen Anlagen.

Spezifikationen (Tabelle)
Produktdetails | Spezifikation 1 | Spezifikation 2 | Spezifikation 3 | Spezifikation 4 | Spezifikation 5 | Spezifikation 6 | Spezifikation 7
Anzahl Kontakte | 2 Pol | 3 Pol | 4 Pol | 5 Pol | 2+4 Pol | 7 Pol | 8 Pol
Kontaktdurchmesser X Anzahl | 1,5mm | 1,5mm | 1,5mm | 1,0mm | 1,5+1,0mm | 1,0mm | 1,0mm
Nennstrom | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Nennspannung | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Durchschlagsfestigkeit | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Kabelquerschnitt | 0,5mm²-1,0mm² (20-18AWG) | 0,5mm²-1,0mm² (20-18AWG) | 0,5mm²-1,0mm² (20-18AWG) | 0,75+0,5mm² (18+20AWG) | 0,75+0,5mm² (18+20AWG) | 0,3mm²-0,5mm² (24-20AWG) | 0,3mm²-0,5mm² (24-20AWG)
Durchmesserbereich | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm
Schutzart | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Verbindungsart | Schraubverschluss | Schraubverschluss | Schraubverschluss | Schraubverschluss | Schraubverschluss | Schraubverschluss | Schraubverschluss
Brandschutznorm | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Betriebstemperatur | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Zertifizierung | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Technische Spezifikationen

• Serie / Modellfamilie: M16-Serie
• Kontaktanzahl: 8 Pins (Signal)
• Kontaktdurchmesser: Φ1,0 mm
• Nennstrom (8-polig): 5A
• Nennspannung (8-polig): 60V
• Durchschlagsfestigkeit: 500V
• Unterstützter Kabelquerschnitt: 0,3 mm² – 0,5 mm² (24–20 AWG)
• Maximaler Außenleiterdurchmesser: MAX φ3,6 mm
• Schutzart: IP68 (wasserdicht & staubdicht)
• Kupplung / Verriegelung: Schraubverschluss (gewindeförmige Kupplung)
• Brandverhalten: UL94-V0
• Betriebstemperaturbereich: -40°C bis +105°C
• Montageoptionen: feldkonfektionierbar oder vormontiert mit Kabel
• Typische Anwendungen: Sensornetzwerke, Encoder, Fieldbus-Systeme, industrielle Signalverbindungen
• Zertifizierungen: ISO9001, CE, UL, RoHS (werkseitige UL / TUV-Fähigkeit vermerkt)
