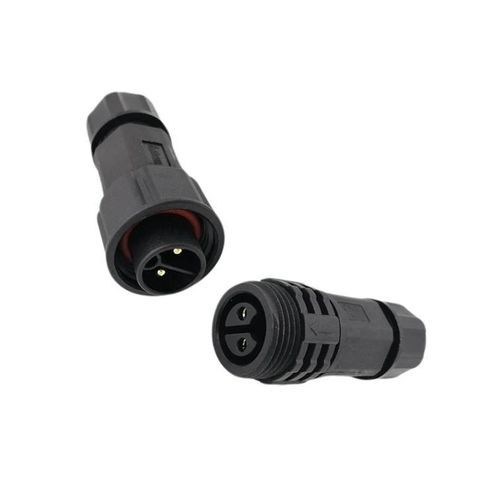

Stromversorgungs-Steckverbinder

Kabel zu KabelrundPush-to-Lock

Produktzusammenfassung
Kompakter 2‑poliger wasserdichter Rundsteckverbinder, entwickelt für Energiespeicher und leistungsstarke Industrieanwendungen. Nennstrom 20A, Schutzart IP67 und Push‑Locking‑Verriegelung für schnelle, werkzeuglose Verbindungen.

Produktübersicht

• 20A Strombelastbarkeit – Φ2.1mm Kontakte aus Kupferlegierung liefern stabile 20A/300V Stromübertragung für leistungsstarke Geräte.
• Push‑Locking Mechanismus – Werkzeugloses Schnellverbinden/-trennen mit sicherer Verriegelung, geeignet für Montage im Feld.
• IP67 Wasserdicht & Staubdicht – Vollständig gegen Wasser und Staub abgedichtet für raue Außen- und Industrieumgebungen.
• Breite Kabelkompatibilität – Unterstützt 1.5mm²–2.5mm² (16–12 AWG) Kabel und Außen‑Durchmesser φ4.5–φ11mm.
• Zertifizierungen – ISO9001, CE, UL, RoHS; Serienbezogene Produktzertifikate wie UL/TUV/CE/RoHS vorhanden.

Produktdetails (Tabelle)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Technische Merkmale / Spezifikationen

• Modell / Serie: M19
• Anzahl Kontakte (dieses Produkt): 2 Pins
• Kontaktart: Φ2.1mm Kontakte aus Kupferlegierung (Seriendokumentation zeigt Durchmesserangaben; 2‑Pin Spalte listet 2.4mm)
• Nennstrom: 20A
• Nennspannung: 300V
• Durchschlagfestigkeit: 1500V
• Unterstützte Kabelquerschnitte: 1.5mm²–2.5mm² (16–12 AWG)
• Durchmesserbereich (Kabelaußen): φ4.5–φ11mm
• Schutzart: IP67 (wasserdicht und staubdicht)
• Anschlussart: Push Locking (werkzeuglos sichere Verbindung)
• Flammschutz: UL94‑V0
• Betriebstemperaturbereich: -40℃ bis 105℃ (einzelne Varianten bis +125℃ für spezielle Energiespeicher‑Modelle)
• Zertifizierungen: ISO9001, CE, UL, RoHS; Serienreferenzen UL/TUV/CE/RoHS
• Dauerhaltbarkeit: >500 Steckzyklen (typisches Serien‑Testergebnis)
