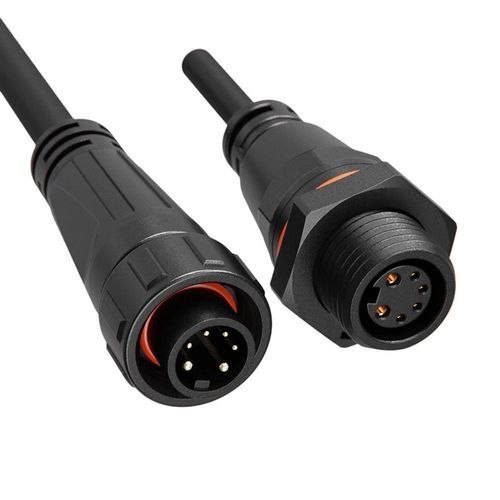

Hybrid-Steckverbinder

mit SchraubverriegelungM162+4 polig

Übersicht

• Wasserdichter Hybrid-Steckverbinder 10A+5A mit Schraubverriegelung, kombiniert Strom und Signal in einem M16-Gehäuse, feldmontierbar oder vergossen mit Kabel.
• Hybrid Strom & Signal – 2 Stromkontakte (10A/125V, Φ1,5 mm) und 4 Signalkontakte (5A/60V, Φ1,0 mm) in einem Stecker zur Vereinfachung der Verdrahtung und Platzersparnis.
• Schraubverriegelung – Gewindeverbindung für sichere Verbindungen mit antivibrationsdesign.
• IP68 wasserdicht – Vollständig gegen Wasser und Staub abgedichtet, zuverlässig in rauen Industrieumgebungen.
• Kompaktes Design – Platzsparendes M16-Format mit gemischter Kontaktanordnung für komplexe Systeme.
• Montageoptionen – Feldmontierbar oder vergossen mit Kabel erhältlich.
• Internationale Zertifizierungen – UL, TUV, CE und RoHS.

Wesentliche technische Daten (2+4 Pol-Konfiguration)
Anzahl Kontakte: 2+4 Pol
Kontaktdurchmesser X Anzahl: 1,5+1,0 mm
Strombelastbarkeit: 10A + 5A
Spannungsbewertung: 125V + 60V
Durchschlagsfestigkeit: 500V
Kabelquerschnitt: 0.75+0.5 mm² (18+20 AWG)
Durchmesserbereich: MAX φ3.6 mm
Schutzart: IP68
Anschlussart: Schraubverriegelung
Brandverhalten: UL94-V0
Betriebstemperatur: -40℃ – 105℃
Zertifizierungen: ISO9001, CE, UL, ROHS

Anwendungen & Vorteile

• Kombiniert Strom und Signal in einem kompakten M16-Steckverbinder zur Reduzierung der Verdrahtungskomplexität und zur Einsparung von Platz auf Schaltschränken/Maschinen.
• Die Schraubverriegelung bietet eine robuste antivibrationsbeständige Verbindung für Industrieumgebungen.
• IP68-Abdichtung und UL94-V0 flammhemmendes Gehäuse machen ihn geeignet für nasse, staubige und anspruchsvolle Einsatzbereiche.
• Feldmontierbare oder vormontierte Kabeloptionen unterstützen flexible Fertigung und Montage vor Ort.
• Großer Betriebstemperaturbereich und hohe Lebensdauer der Steckzyklen gewährleisten langfristig zuverlässigen Betrieb.

Technische Merkmale / Spezifikationen

• Serie: M16
• Konfiguration: Hybrid (Strom + Signal)
• Stromkontakte: 2 × Φ1,5 mm, 10A (125V)
• Signalkontakte: 4 × Φ1,0 mm, 5A (60V)
• Schutz: IP68 (wasserdicht & staubdicht)
• Verriegelung: Schraubverriegelung (gewindegekoppelt)
• Kabelkompatibilität: 0.75+0.5 mm² (18+20 AWG) für Hybridkabel
• Durchschlagsfestigkeit: 500V
• Brandkennziffer: UL94-V0
• Betriebstemperaturbereich: -40℃ bis 105℃
• Zertifizierungen: ISO9001, CE, UL, RoHS
