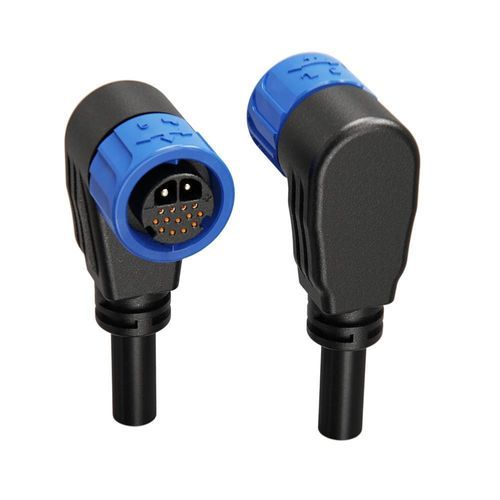

M23 Hochdichte‑Signalsteckverbinder mit 15 Polen, die zwei 20A‑Leitungs‑ und dreizehn 5A‑Signalkontakte in einem wasserdichten IP67 Push‑Lock‑Gehäuse kombinieren – geeignet für Sensornetzwerke und industrielle Datenübertragung.

Hauptmerkmale

• Hochdichtes 15‑Pol‑Design – 2 Leistungskontakte (20A, φ2.4mm) und 13 Signalkontakte (5A, φ1.0mm) in einem kompakten M23‑Gehäuse zur Maximierung der Anschlussdichte bei begrenztem Platz.
• Push‑Lock‑Mechanismus – Werkzeuggestützte Schnellkupplung/demontage ohne Werkzeug mit Selbstverriegelung für stabile Signalübertragung in vibrationsanfälligen Umgebungen.
• IP67 Wasserdicht & Staubdicht – Vollständig abgedichtetes Design schützt Kontakte vor Feuchtigkeit und Staub; Serie bietet ebenfalls IP68 und optional IP69K für anspruchsvolle Reinigungsanwendungen.
• Flexible Kabelinstallation – Unterstützt Leiterquerschnitte von 0,3mm² bis 6mm² (24–9 AWG) mit maximalem Außendurchmesser bis φ16mm.
• Signalqualität – Kupferlegierungskontakte mit Gold/Silber‑Beschichtung und UL94 V‑0 flammhemmendem Gehäuse für zuverlässige, störungsresistente Übertragung.
• Globale Zertifizierungen – Modelle entsprechen UL, TUV, CE und RoHS; Qualitätsmanagement gemäß ISO9001.

Produktspezifikationen (Tabellenansicht)
Produktdetails | Spezifikation 1 | Spezifikation 2 | Spezifikation 3
Pin‑Anzahl | 6（2+4） Pin | 8（2+1+5） Pin | 15（2+13） Pin
Kontaktdurchmesser × Anzahl | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Nennstrom | 50A+5A | 50A+15A+5A | 20A+5A
Nennspannung | 300V+60V | 300V+125V+60V | 125V+60V
Durchschlagsfestigkeit | 5000V | 3000V | 3000V
Kabelquerschnitt | 0.3mm²–6mm² (24–9 AWG) | 0.3mm²–6mm² (24–9 AWG) | 0.3mm²–6mm² (24–9 AWG)
Durchmesserbereich | MAX φ16mm | MAX φ16mm | MAX φ16mm
Schutzart | IP67 | IP67 | IP67
Anschlussart | Push Locking | Push Locking | Push Locking
Brennverhalten | UL94‑V0 | UL94‑V0 | UL94‑V0
Betriebstemperatur | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Zertifizierung | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Anwendungen & Vorteile

• Geeignet für Sensornetzwerke, industrielle Datenübertragung und kombinierte Leistungs/Signal‑Anschlüsse bei begrenztem Platz.
• Ausgelegt für raue Umgebungen: wasserdichte/staubdichte Abdichtung, großer Temperaturbereich und hohe Steckzyklenfestigkeit (500+ Steckzyklen).
• Serienoptionen und kundenspezifische Anpassungen für erhöhte Schutzarten (IP68/IP69K) und Hochleistungsvarianten verfügbar.

Technische Daten

• Modell: M23 15‑Pin
• Kontaktkonfiguration: 2 Leistungskontakte + 13 Signalkontakte
• Leistungskontakt Nennstrom: 20A (φ2.4mm)
• Signalkontakt Nennstrom: 5A (φ1.0mm)
• Unterstützter Kabelquerschnitt: 0.3mm²–6mm² (24–9 AWG)
• Max. Kabeldurchmesser: φ16mm
• Schutzart: IP67 (Optionen IP68/IP69K bei einigen Modellen)
• Nennspannung: 125V+60V (für 15‑Pol Variante)
• Durchschlagsfestigkeit: 3000V (typisch für 15‑Pol Variante)
• Gehäuse flammhemmend: UL94 V‑0
• Kontaktmaterial/–beschichtung: Kupferlegierung mit Gold/Silber‑Plattierung
• Anschlussart: Push Locking (werkzeugfrei, selbstverriegelnd)
• Betriebstemperatur: -40°C bis +105°C
• Zertifizierungen: ISO9001, CE, UL, RoHS
• Steckzyklenfestigkeit: >500 Zyklen
