Stromversorgungs-Steckverbinder

Kabel zu KabelrundBajonett

Produktübersicht

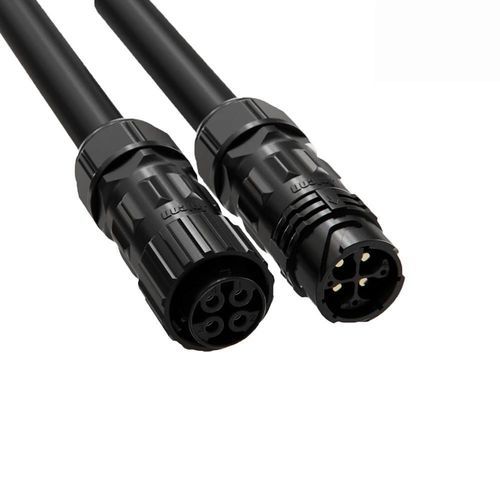

M28 4-poliger, wasserdichter Rundsteckverbinder mit Bajonettverschluss, Schutzart IP67, entwickelt für industrielle Stromverteilung, Photovoltaik und Energiespeicheranwendungen. Ausgelegt auf 60A/600V mit Φ3,6 mm Kupferlegierung-Kontakten und kompatibel mit Kabelaußendurchmessern Φ10,0 mm–Φ19,0 mm.

Hauptmerkmale

• 60A Nennstrom – Φ3,6 mm Kupferlegierungskontakte liefern 60A bei Nennspannung für mittel- bis hochleistungs Geräte.
• Bajonett-Verriegelungsmechanismus – 90° Schnellverschluss für zügiges, sicheres Verbinden, vibrationsbeständig.
• IP67 wasserdicht – Gegen Staub und zeitweilige Eintauchung abgedichtet, geeignet für Außen- und Industrieeinsatz.
• Große Kabelkompatibilität – Akzeptiert Kabelaußendurchmesser von Φ10,0 mm bis Φ19,0 mm.
• Globale Zertifizierungen – ISO9001, CE, UL, RoHS und optional TUV, sofern zutreffend.

Produktspezifikationen (Tabelle)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Pin diameter X number | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Current rating | 80A | 80A | 60A | 40A
Voltage rating | 300V | 300V | 300V | 125V+60V
Withstanding voltage | 600V | 600V | 600V | 300V
Cable Gauge | | | |
Diameter Range | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Beschreibungsdetails
Dieser M28 4-polige Steckverbinder gehört zur M28-Serie von wasserdichten Rundsteckern, ausgelegt für Außenstromversorgung, Photovoltaiksysteme, Energiespeicher und industrielle Energieausrüstung. Er verfügt über ein Kontaktset aus Φ3,6 mm Kupferlegierung, ausgelegt auf 60A, einen schnellen Bajonettverschluss für zuverlässiges Verbinden und ein IP67-Gehäuse zum Schutz gegen Staubeintritt und zeitweilige Eintauchung. Der Steckverbinder nimmt Kabelaußendurchmesser von Φ10,0 mm bis Φ19,0 mm auf und verwendet flammhemmende Materialien gemäß UL94-V0. Serienzertifizierungen umfassen ISO9001, CE, UL und RoHS. Optionale Anpassungen (z. B. IP69K) sind für Reinigungs- oder raue Umgebungen verfügbar.

Technische Merkmale / Spezifikationen

• Serie: M28 series
• Kontaktkonfiguration (diese Seite): 4 Pin (auch erhältlich in 2, 3, 5 Pins)
• Kontaktdurchmesser (4-polig): Φ3,6 mm Kupferlegierung
• Nennstrom (4-polig): 60A
• Nennspannung: 300V
• Durchschlagsfestigkeit: 600V
• Unterstützter Kabeldurchmesserbereich: Φ10,0 mm–Φ19,0 mm
• Schutzart: IP67 (optional IP68/IP69K auf Anfrage)
• Anschlussart: Bajonettverschluss (90° Drehung)
• Gehäuse-Flammschutz: UL94-V0
• Betriebstemperatur: -40℃ bis 105℃
• Kontaktlebensdauer: ausgelegt für 500+ Steckzyklen (Serienmerkmal)
• Zertifizierungen: ISO9001, CE, UL, RoHS, TUV (sofern zutreffend)
• Typische Anwendungen: industrielle Stromverteilung, Photovoltaik, Energiespeicher, Außenbeleuchtung und maritime/industrielle Umgebungen
