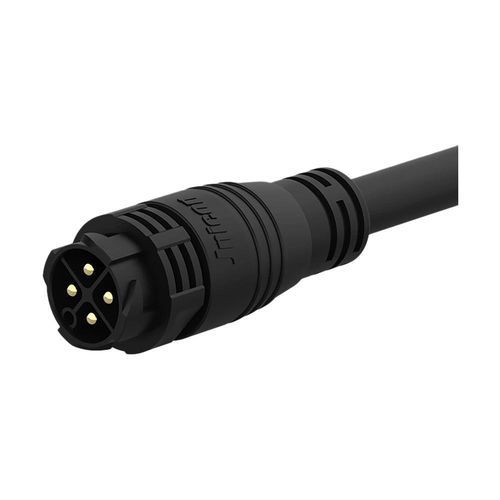

Stromversorgungs-Steckverbinder

Kabel-an-KarterundPush-to-Lock

Übersicht

• 50A zuverlässige Stromversorgung — φ3,5mm Kontakt aus Kupferlegierung unterstützen 50A bei 500V, geeignet für Industriemaschinen und Stromverteilung von Außen‑LED‑Beleuchtung.
• Push‑Lock Verriegelung — werkzeugloses, schnelles Verbinden/Trennen mit selbstverriegelndem Design für stabile Verbindungen in hochvibrationsbelasteten Umgebungen.
• IP67 wasser‑ und staubdicht — vollständig abgedichtete Bauweise widersteht Wasser, Staub und Öl; geeignet für Fertigungsböden und Außeninstallationen.
• Breite Kabelkompatibilität — unterstützt 1,0mm²–6mm² (18–9 AWG) mit maximalem Außendurchmesser φ16mm.
• Langlebige Konstruktion — Gehäuse gemäß UL94 V‑0 und Betriebsbereich -40°C bis 105°C für langfristige Zuverlässigkeit.
• Weltweite Zertifizierungen — Modelle zertifiziert nach UL, TUV, CE und RoHS; Werk zertifiziert ISO9001.

Produktdetails
Anzahl Kontakte: 2 Pol | 3 Pol | 4 Pol | 5 Pol
Kontaktdurchmesser × Anzahl: φ3,5mm | φ3,5mm | φ3,5mm | 2,7mm
Nennstrom: 50A | 50A | 50A | 30A
Nennspannung: 500V | 500V | 500V | 300V
Durchschlagsfestigkeit: 2500V | 2500V | 2500V | 1500V
Kabellage: 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG)
Durchmesserbereich: MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Schutzart: IP67 | IP67 | IP67 | IP67
Anschlussart: Push Locking | Push Locking | Push Locking | Push Locking
Flammschutzklasse: UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Betriebstemperatur: -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Zertifizierung: ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Technische Daten

• Serie / Modell: M25
• Kontaktmaterial: Kupferlegierung (φ3,5mm Kontakte bei 2/3/4‑poligen Varianten)
• Nennstrom: bis zu 50A (abhängig von Polzahl)
• Nennspannung: bis zu 500V (abhängig von Polzahl)
• Durchschlagsfestigkeit: bis zu 2500V
• Unterstützte Kabelquerschnitte: 1,0 mm² – 6 mm² (18 – 9 AWG)
• Maximaler Kabel‑Außendurchmesser: φ16mm
• Schutzart: IP67 (gegen Staub und temporäres Eintauchen abgedichtet)
• Verriegelungsmethode: Push‑locking (selbstverriegelnd)
• Gehäusematerial: flammhemmender Technikkunststoff, UL94 V‑0
• Betriebstemperaturbereich: -40℃ bis 105℃
• Kupplungslebensdauer: ≥500 Steckzyklen
• Übliche Zertifizierungen: ISO9001, UL, TUV, CE, RoHS
