Stromversorgungs-Steckverbinder

Kabel zu Kabelrundmit Schraubverriegelung

Übersicht

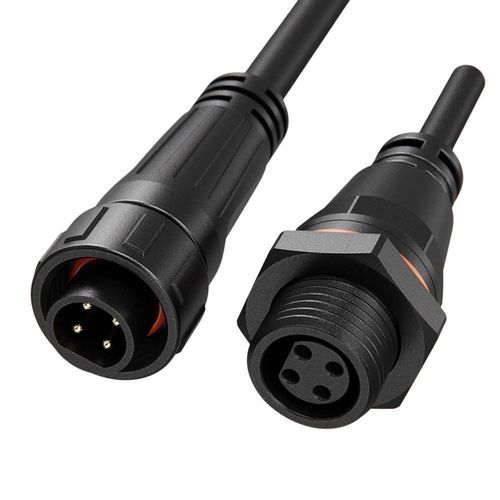

Wasserdichter Rundsteckverbinder M16 4-polig 10 A mit IP68-Schutzart, lieferbar als vor Ort montierbare Variante (field-installable) oder als vormontiertes Kabelgehäuse für industrielle Automatisierungs- und Messanwendungen. Φ1.0 mm Kontakte aus Kupferlegierung liefern 10A/125V in kompakter 4-poliger Ausführung. Zertifiziert nach ISO9001, CE, UL, TUV und RoHS; verfügbar in Vor-Ort-Montage- oder vorgegossenen Kabelkonfigurationen.

Hauptmerkmale

• 10A Mehrfachstromversorgung – Φ1.0 mm Kontakte aus Kupferlegierung, ausgelegt für 10A/125V in der 4-poligen Konfiguration.
• Schraubverriegelung – Gewindekupplung für sichere, vibrationsfeste Verbindungen.
• IP68 Wasserdicht – Vollständig gegen Staub und Eindringen bei Eintauchen abgedichtet, geeignet für Outdoor- und anspruchsvolle Industrieumgebungen.
• Montageoptionen – Vor-Ort montierbare Stecker oder vormontierte Kabelvarianten für lokale Verdrahtung oder Plug-and-Play-Baugruppen.
• Globale Zertifizierungen – ISO9001, CE, UL, TUV, RoHS (Werk-Qualitätssysteme und Produktzertifikate dokumentiert).
• Flammwidriges Gehäuse – Technischer Kunststoff mit UL94-V0 Bewertung für erhöhte Sicherheit.
• Breiter Einsatzbereich – Betriebstemperaturbereich -40°C bis +105°C (Serienvarianten können höhere Temperaturen unterstützen, wenn angegeben).
• Haltbarkeit – Ausgelegt für 500+ Steckzyklen zur Erhaltung stabiler Kontaktleistung.

Produktdetails (Tabellenansicht)
Produktdetails | Spezifikation 1 | Spezifikation 2 | Spezifikation 3 | Spezifikation 4 | Spezifikation 5 | Spezifikation 6 | Spezifikation 7
Anzahl Pins | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Pin-Durchmesser X Anzahl | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Strombelastbarkeit | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Spannungsfestigkeit | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Durchschlagsfestigkeit | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Kabelquerschnitt | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Durchmesserbereich | MAX φ3.6mm (alle) | Schutzart | IP68 (alle) | Anschlussart | Schraubverriegelung (alle) | Brandklasse | UL94-V0 (alle) | Betriebstemperatur | -40°C – 105°C (alle) | Zertifizierung | ISO9001, CE, UL, TUV, RoHS (alle)

Anwendungen & Vorteile

• Ideal für Industrieautomatisierungssensoren, Aktuatorverkabelung, Messinstrumente und Außengeräte, die dichte Stromverbindungen benötigen.
• Geeignet, wenn Vibrationsbeständigkeit und zuverlässige Abdichtung kritisch sind (gewindegängige Schraubkupplung und IP68).
• Flexible Lieferoptionen: vor Ort montierbare Stecker für lokale Montage oder vormontierte Kabelbaugruppen für Plug-and-Play-Installation.

Technische Daten

• Serie / Handelsbezeichnung: M16
• Marke: JNICON
• Verriegelungstyp: Schraubverriegelung (gewindet)
• Anzahl Kontakte: 4-polig (auch erhältlich in 2, 3, 5, 2+4, 7, 8)
• Kontakt: Kupferlegierung, Hauptkontaktdurchmesser Φ1.0 mm für 10A
• Nennstrom: 10 A (für 4-polige Konfiguration)
• Nennspannung: typ. 125 V (variiert je nach Konfiguration, siehe Tabelle für Varianten)
• Durchschlagsfestigkeit: bis zu 1500 V je nach Variante
• Schutzart: IP68 (staubdicht und gegen Eintauchen geschützt)
• Kabellängen-/Querschnittsbereich: 0.3 mm² bis 1.0 mm² je nach Konfiguration (siehe Tabelle)
• Brandklassifizierung: UL94-V0
• Betriebstemperatur: -40°C bis +105°C
• Steckzyklen: ausgelegt für 500+ Steckzyklen
• Montageoptionen: vor Ort montierbar oder mit Kabel gefertigt
• Zertifizierungen: ISO9001, CE, UL, TUV, RoHS
