Stromversorgungs-Steckverbinder

Kabel-an-KarterundPush-to-Lock

Produktübersicht

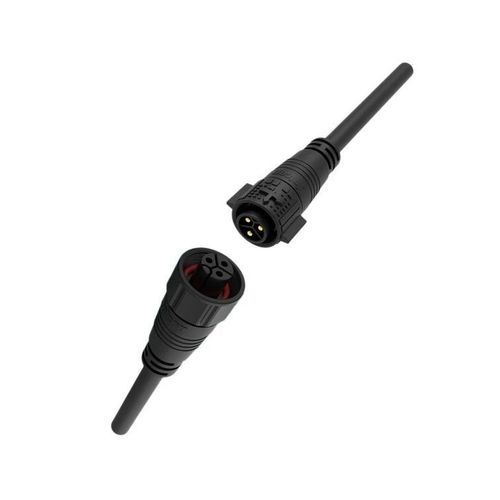

3‑poliger wasserdichter Rundsteckverbinder, Serie M19, bei der 3‑poligen Variante mit 15A / 300V angegeben (Φ2,0mm Kontakte aus Kupferlegierung). Push‑Lock Verriegelung, Schutzart IP67, ausgelegt für Industrieautomatisierung und Stromverteilung.

Hauptmerkmale

• 15A Nennstrom – Φ2,0mm Kontakte aus Kupferlegierung, angegeben für 15A / 300V (Produktübersicht).
• Push‑Lock Mechanismus – Werkzeugfreie Schnellverbindung/-trennung für effiziente Montage und Wartung vor Ort.
• IP67 Wasserdicht – Gegen Staub geschützt und kurzzeitiges Eintauchen bis 1 m; IP68/IP69K bei spezifischen/ kundenspezifischen Modellen verfügbar.
• Breite Kabelkompatibilität – Typische Unterstützung 0,5mm²–1,5mm² (20–16 AWG) für die 3‑polige Marketingvariante; andere Varianten unterstützen größere Querschnitte.
• Globale Zertifizierungen – UL, TUV, CE, RoHS angegeben; werksbezogene Standards wie ISO9001 vermerkt.

Spezifikationstabelle (wie auf der Seite dargestellt)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Hinweise & Produktkontext

• Die Seitenübersicht hebt eine 15A‑Angabe für die 3‑polige Variante mit Φ2,0mm Kontakten und 300V hervor (Marketingtext).
• Die technische Tabelle listet mehrere Varianten nach Polzahl und variantenspezifische Werte; vor Bestellung die exakte Varianten­spezifikation prüfen.
• Serienoptionen: IP67 Standard, IP68/IP69K optional, großer Betriebstemperaturbereich (typ. −40℃ bis +105℃; einige Varianten bis +125℃), UL94‑V0 Gehäuse und >500 Steckzyklen Haltbarkeit.

Technische Daten

• Serie / Modell: M19 (Serie)
• Produkttyp: 3‑poliger wasserdichter Rundsteckverbinder, Push‑Lock
• Nennstrom (Marketingangabe): 15A (Φ2,0mm Kontakte aus Kupferlegierung) — 15A / 300V (Seitenübersicht)
• Alternative tabellierte Stromwerte für andere Varianten: Tabelle zeigt 20A für einige 2‑ und 3‑polige Varianten
• Kontaktdurchmesser (Marketing): Φ2,0mm (Kupferlegierung)
• Spannungsrating: 300V (Seitenübersicht); tabellierte Werte variieren je nach Variante
• Durchschlagsfestigkeit (Tabelle): bis zu 1500V für einige Varianten
• Kabelquerschnitt (3‑polig Marketing): unterstützt 0,5mm²–1,5mm² (20–16 AWG); tabellenabhängig variantenspezifisch
• Schutzart / Eindringen: IP67 Standard; IP68/IP69K verfügbar bei speziellen Modellen
• Anschlussart: Push‑Lock (werkzeugfrei)
• Entflammbarkeit: UL94‑V0 (Gehäuse)
• Betriebstemperatur: −40℃ bis +105℃ (typisch)
• Zertifizierungen: UL, TUV, CE, RoHS; ISO9001
• Steckzyklen: ≥500 Zyklen (Serienangabe)
