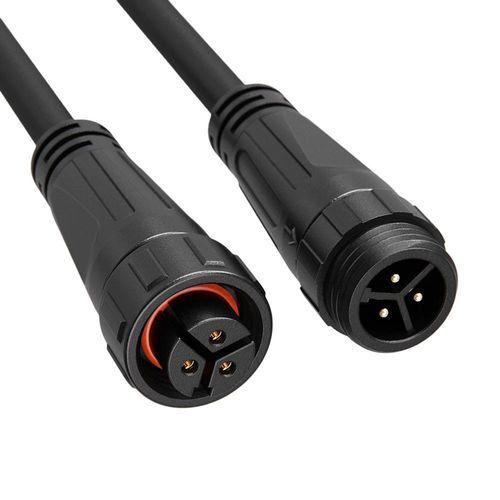

Stromversorgungs-Steckverbinder

Kabel zu KabelrundSchrauben

Übersicht

• 10A Stromübertragung – Φ1,5mm Kontakte aus Kupferlegierung unterstützen 10A/300V für zuverlässige Stromverbindungen.
• Schraubverschlussmechanismus – Gewindekupplung für schnelle, sichere Verbindungen mit Vibrationsbeständigkeit.
• IP68 Wasserdicht – tauchgeschützte Dichtung für zuverlässige Leistung in feuchten und staubigen Umgebungen.
• Montageoptionen – als vor Ort montierbare Ausführung oder kabelvergossene Ausführung erhältlich.
• Globale Zertifizierungen – UL, TUV, CE, RoHS.

Kurzbeschreibung
10A 3-poliger, wasserdichter Rundsteckverbinder mit Schraubverschluss und IP68-Schutz, erhältlich als vor Ort montierbare Version oder kabelvergossene Variante für Stromversorgung und Automatisierung.

Produktdetails (Tabelle)
Produktdetails | Spezifikation 1 | Spezifikation 2 | Spezifikation 3 | Spezifikation 4 | Spezifikation 5 | Spezifikation 6 | Spezifikation 7
Anzahl Kontakte | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Kontaktdurchmesser X Anzahl | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Strombelastbarkeit | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Spannungsfestigkeit | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Durchschlagsfestigkeit | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Kabellquerschnitt | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Durchmesserbereich | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Schutzart | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Verbindungsart | Schraubverschluss | Schraubverschluss | Schraubverschluss | Schraubverschluss | Schraubverschluss | Schraubverschluss | Schraubverschluss
Brandverhalten | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Betriebstemperatur | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Zertifizierung | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Technische Daten

• Modell: M16 3 Pin (M16-Serie)
• Kontakt: Φ1.5mm Kontakte aus Kupferlegierung
• Strombelastbarkeit: 10A (3‑polige Version)
• Spannungsbelastung: bis zu 300V (3‑polig)
• Durchschlagsfestigkeit: bis zu 1500V
• Kabelführungs-kompatibilität: typ. 0.5mm²–1.0mm² (20–18AWG)
• Schutzart: IP68 (tauchsicher); IP69K auf Anfrage als kundenspezifische Option
• Anschlussart: Schraubverschluss (gewindekupplung) für Vibrationsbeständigkeit
• Brandverhalten: UL94‑V0
• Betriebstemperatur: -40°C bis 105°C
• Verschleißfestigkeit: ausgelegt für >500 Steckzyklen
• Zertifizierungen: ISO9001, CE, UL, RoHS, (TUV falls zutreffend)
