Stromversorgungs-Steckverbinder

rundBajonettHochstrom

Produktzusammenfassung

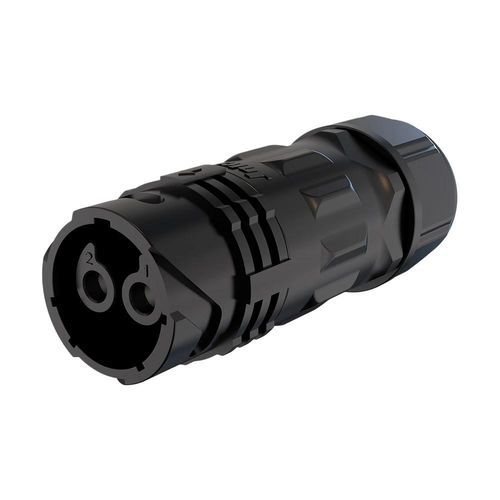

M28 Rundsteckverbinder 2‑polig, wasserdicht, mit Bajonett-Verriegelung, Schutzart IP67 bei korrekter Kupplung und Montage sowie Nennstrom 80 A. Konzipiert für Energiespeicher und industrielle Stromverbindungen. Prüfen Sie Kabelquerschnitt, Einsatzbedingungen und den passenden Gegenstecker vor der Bestellung.

Produktübersicht

• 80 A hohe Strombelastbarkeit – Φ4,8 mm Kontakte aus Kupferlegierung decken die Nennstromangabe von 80 A ab. Bestätigen Sie Nennspannung, Leiterquerschnitt und Derating für Ihre Anwendung; Prüfspannung ist nicht die Dauerbetriebsspannung.
• Bajonett-Verriegelung – Schnelles Ein-/Auskoppeln durch 90° Drehung mit hörbarem Einrasten, erhöht die Vibrationsfestigkeit und verhindert unbeabsichtigtes Lösen.
• IP67 wasserdicht & staubdicht – Vollständig gegen Eindringen von Wasser und Staub dicht bei korrekter Montage; geeignet für raue Außen- und Industriebedingungen.
• Breite Kabelkompatibilität – Unterstützt Kabeldurchmesser Φ10,0 mm–Φ19,0 mm für flexible Installation.
• Globale Zertifizierungen – ISO9001, CE, UL und RoHS.

Produktdetails (Tabelle)
Produktdetails | Spezifikation 1 | Spezifikation 2 | Spezifikation 3 | Spezifikation 4
Anzahl Pins | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Kontaktdurchmesser × Anzahl | 4,8mm | 4,8mm | 3,6mm | 3,0mm
Nennstrom | 80A | 80A | 60A | 40A
Nennspannung | 300V | 300V | 300V | 125V+60V
Prüfspannung | 600V | 600V | 600V | 300V
Kabelquerschnitt | | | |
Durchmesserbereich | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm
Schutzart | IP67 | IP67 | IP67 | IP67
Anschlussart | Bajonettverschluss | Bajonettverschluss | Bajonettverschluss | Bajonettverschluss
Entflammbarkeitsklasse | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Betriebstemperatur | -40 °C – 105 °C | -40 °C – 105 °C | -40 °C – 105 °C | -40 °C – 105 °C
Zertifizierung | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Technische Daten

• Serie / Modell: M28
• Pin-Anzahl (für dieses Produkt): 2 Pin
• Kontaktdurchmesser (2‑polig): Φ4,8 mm Kontakte aus Kupferlegierung
• Nennstrom: 80 A
• Nennspannung: 300 V
• Prüfspannung: 600 V
• Kabelfurchmesserbereich: Φ10,0 mm – Φ19,0 mm
• Schutzart: IP67 (bei korrekter Kupplung und Montage)
• Anschlussart: Bajonettverschluss (90° Drehung, hörbares Einrasten)
• Brandprüfklasse: UL94-V0
• Betriebstemperaturbereich: -40 °C bis 105 °C
• Zertifizierungen: ISO9001, CE, UL, RoHS
