Hybrid-Steckverbinder

DatenStromversorgungPush-to-Lock

Kurzbeschreibung

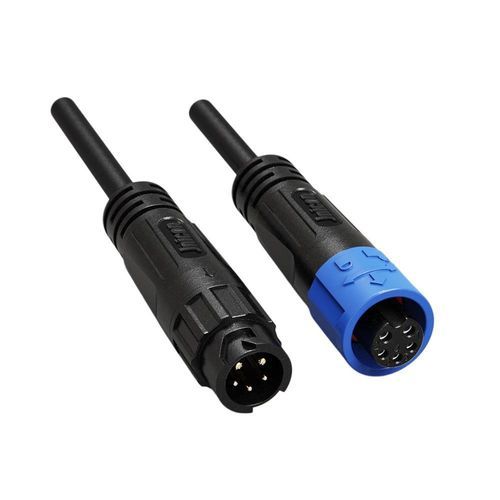

M12 hybrider wasserdichter Steckverbinder 7A+2A mit Push-Lock, vormontiert mit Kabel, kombiniert Strom und Signal in einem Gehäuse für Sensoren und Steuerungssysteme.

Produktübersicht

• Strom- & Signal-Hybrid – 2 Stromkontakte (7A/125V, Ø 1,2 mm) und 3 Signalkontakte (2A/60V, Ø 1,0 mm) in einem Steckverbinder, vereinfacht die Verdrahtung von Sensornetzwerken.
• Push-Lock-Verriegelung – Werkzeuglose Schnellverbindung und -trennung für zügige Installation.
• IP67 wasserdicht – Übermoldet mit Kabel für Schutz gegen Wasser und Staub ohne Eintrittsstellen.
• Fertig montierte Lösung – Vormontiertes Kabelkonfektion vermeidet Feldkonfektionierung und sorgt für konsistente, zuverlässige Verbindungen.
• Kompaktes M12-Design – Platzsparende 5-polige Konfiguration, ideal für Sensornetzwerke und Fieldbus-Systeme.
• Internationale Zulassungen – UL, TUV, CE und RoHS zertifiziert.

Spezifikationen (Tabelle)
Produktdetails | Spezifikation 1 | Spezifikation 2 | Spezifikation 3 | Spezifikation 4
Anzahl Kontakte | 2 Kontakte | 3 Kontakte | 4 Kontakte | 5 Kontakte
Kontaktdurchmesser X Anzahl | 1,2 mm | 1,2 mm | 1,2 mm | 1,2+1,0 mm
Nennstrom | 7A | 7A | 7A | 7A+2A
Nennspannung | 300V | 300V | 300V | 125V+60V
Durchschlagfestigkeit | 1500V | 1500V | 1500V | 1000V
Kabellitze | 0,3 mm²-1,0 mm² (24-18 AWG) | 0,3 mm²-1,0 mm² (24-18 AWG) | 0,3 mm²-1,0 mm² (24-18 AWG) | 0,3 mm²-1,0 mm² (24-18 AWG)
Durchmesserbereich | MAX Ø8,5 mm | MAX Ø8,5 mm | MAX Ø8,5 mm | MAX Ø8,5 mm
Schutzart | IP67 | IP67 | IP67 | IP67
Anschlussart | Push Locking | Push Locking | Push Locking | Push Locking
Entflammbarkeitsklasse | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Betriebstemperatur | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Zertifizierung | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Produktvorteile & Merkmale

• Wasserdichter und staubdichter Schutz gemäß IP67; optional IP69K für Hochdruckreinigung verfügbar.
• Großer Betriebstemperaturbereich: -40°C bis +105°C für stabile Leistung in rauen Umgebungen.
• Flammhemmendes Gehäuse mit UL94 V-0 Klassifizierung für erhöhte Sicherheit.
• Hohe Steckzyklenfestigkeit: ≥500 Steckzyklen zur Reduzierung von Wartungsaufwand.

Technische Merkmale / Spezifikationen

• Serie / Modellbezeichnung: M12 2+3 Pin Hybrid Waterproof Connector
• Kontaktanordnung: 2 Leistungskontakte + 3 Signalkontakte (insgesamt 5 Kontakte)
• Leistungskontakt Bewertung: 7A, Ø 1,2 mm
• Signalkontakt Bewertung: 2A, Ø 1,0 mm
• Spannungsbewertung: bis 125V für Leistungskontakte und 60V für Signalkontakte (2+3 Konfiguration)
• Isolationsdurchschlagfestigkeit: bis 1000V für Hybrid-5-pol Konfiguration
• Unterstützte Kabelquerschnitte: 0,3 mm² bis 1,0 mm² (24–18 AWG)
• Maximale Außenkabeldurchmesser: MAX Ø8,5 mm
• Schutzklasse: IP67 (übermoldetes Kabel)
• Anschlussart: Push-Locking (werkzeugloses Verbinden)
• Gehäusematerial / Flammenschutz: UL94-V0 flammhemmendes Gehäuse
• Betriebstemperaturbereich: -40°C bis +105°C
• Steckzyklenfestigkeit: ≥500 Steckzyklen
• Typische Anwendungen: Sensoren, Steuerungssysteme, intelligente Zähler, IoT-Geräte, Industrieautomation
• Vormontierte Option: Verfügbar mit übermoldetem Kabel für gebrauchsfertige Installationen
• Zertifizierungen: ISO9001, CE, UL, RoHS, TUV
