Datensteckverbinder

Stromversorgungrundmit Verriegelung

Produktübersicht

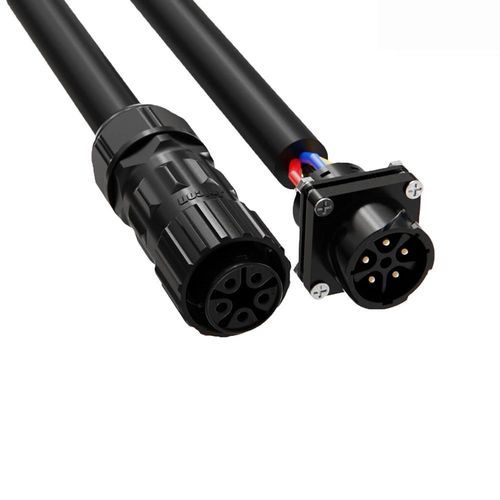

Der wasserdichte Rundstecker M28 5‑polig ist ein bajonettverschlossener, IP67‑klassifizierter Steckverbinder für Außen‑LED‑Leuchten und industrielle Steuerungssysteme. Er verfügt über Kupferlegierungs‑kontakte Φ3.0mm, 40A Nennstrom, einen 90° Bajonettverschluss mit Antivibrations‑Arretierung und ist geeignet für Kabeldurchmesser Φ10.0mm–Φ19.0mm.

Wesentliche Spezifikationen

• Nennstrom (5‑polig) – 40A (Nennwert)
• Kontaktgröße – Kontakte aus Kupferlegierung Φ3.0mm (5‑polige Variante)
• Schutzart – IP67 (IP68/IP69K optional bei bestimmten Modellen)
• Anschlussart – 90° Bajonettverriegelung mit Antivibrationsfunktion
• Kabelkompatibilität – Außen‑Ø Φ10.0mm–Φ19.0mm
• Betriebstemperatur – -40℃ bis +105℃ (einige Varianten bis +125℃)

Produktangaben (Übersicht)

• Anzahl Kontakte – 2 Pol / 3 Pol / 4 Pol / 5 Pol
• Kontaktdurchmesser × Anzahl – 4.8mm (2P), 4.8mm (3P), 3.6mm (4P), 3.0mm (5P)
• Strombelastbarkeit – 80A (2P/3P), 60A (4P), 40A (5P)
• Spannungsbereich – bis 300V (je nach Konfiguration; 5‑polig in Datenblatt als 125V+60V angegeben)
• Durchschlagsfestigkeit – 600V (2P/3P/4P), 300V (5P)
• Kabeldurchmesserbereich – Φ10.0mm–Φ19.0mm (alle Varianten)
• Schutzgrad – IP67 (Standard)
• Flammwidrigkeit – UL94‑V0
• Lebensdauer – >500 Steckzyklen (typisch)

Hauptvorteile & Produktmerkmale

• Zuverlässiger Wasser‑ und Staubschutz nach IP67; IP68/IP69K als kundenspezifische Option.
• Hohe Strombelastbarkeit in kompakten Mehrpol‑Konfigurationen (40A in der 5‑poligen Variante).
• Schnelle 90° Bajonettverriegelung mit Antivibrationsarretierung für sichere Verbindungen in rauen Umgebungen.
• Großer Betriebstemperaturbereich und UL94‑V0 gehäuse für den industriellen und Außenbereich.
• Konstruktion für lange Lebensdauer mit hoher Beständigkeit gegen Steckzyklen.

Technische Daten

• Serie: M28
• Modell: 5‑polige Variante (M28, Bajonettverschluss)
• Kontaktmaterial / Größe: Kupferlegierung, Φ3.0mm (5‑polig)
• Nennstrom (5‑polig): 40A
• Spannungsangabe (Referenz): bis 125V+60V (5‑polige Einträge im Datenblatt); andere Konfigurationen bis 300V
• Durchschlagsfestigkeit (5‑polig): 300V
• Isolierung / Brandklasse: UL94‑V0
• Schutz: IP67 (kurzzeitiges Eintauchen und Staub)
• Kabell Außendurchmesser: Φ10.0mm–Φ19.0mm
• Anschlussart: Bajonettverschluss (90° Drehung, Antivibration)
• Betriebstemperatur: -40℃ bis +105℃
• Zertifizierungen: ISO9001, CE, UL, RoHS

Typische Anwendungen

• Außen‑LED‑Leuchten und Straßenbeleuchtung
• Industrielle Steuerungsschränke und Maschinen
• Energiespeicher und Stromverteilung in rauen Umgebungen
• Beschilderung, architektonische Außenbeleuchtung und andere Außeninstallationen

Zertifizierungen & Konformität

• Qualitätsreferenz: Produktion nach ISO9001
• Zertifikate: CE, UL, RoHS; TUV für bestimmte Serien/Modelle erhältlich
