Datensteckverbinder

Kabel zu Kabelrundmit Verriegelung

Übersicht

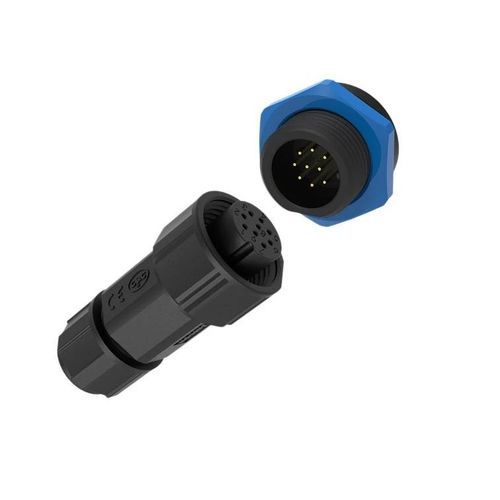

Wasserdichter 9-poliger Signalkonnektor 5A mit Push-Locking (M19 series) und Schutzart IP67, entwickelt für zuverlässige Signal- und Datenübertragung in Sensornetzwerken und Industrie-Steuerungssystemen.

Hauptmerkmale

• 9-polige Kontaktanordnung – Neun Signalkontakte Φ1,0mm, 5A/60V zur maximalen Anschlussdichte im M19-Format.
• Push-Locking Mechanismus – Werkzeuglose Steckverbindung für schnelle Montage vor Ort und sichere Verbindungen.
• IP67 Wasserdicht – Vollständig gegen Staub und zeitweiliges Eintauchen geschützt, schützt die Signalintegrität.
• Vielseitige Anwendungen – Geeignet für Sensorsysteme, Encoder, Fieldbus-Verbindungen und Steueranschlüsse.
• Zertifizierungen – ISO9001, CE, UL, RoHS für industrielle Einsatzbereiche.

Vorteile

• Robuster Umweltschutz – IP67; optional IP69K für Hochdruck-/Hochtemperatur-Reinigungen.
• Breiter Temperaturbereich – Betrieb von -40℃ bis +105℃ (einige Varianten bis +125℃ für Energiespeicher-Anwendungen).
• Flammschutzgehäuse – Technische Kunststoffe UL94 V-0 für Schlagfestigkeit und selbstverlöschende Eigenschaften.
• Lange Steckzyklen – Ausgelegt und getestet für über 500 Steckzyklen zur Sicherstellung mechanischer und elektrischer Zuverlässigkeit.

Technische Daten

• Serie: M19 series
• Polzahl: 9 Pin
• Kontaktdurchmesser/-typ: Signalkontakte Φ1,0mm
• Strombelastbarkeit: 5A
• Spannungsbewertung: 60V
• Durchschlagsfestigkeit: 500V
• Kabelquerschnitt: 0,3mm² ~ 0,5mm² (24 ~ 20 AWG)
• Kabelfußbereich (Außendurchmesser): φ4,5 - φ11 mm
• Schutzart: IP67 (abgedichtet gegen Wasser und Staub)
• Kupplung: Push-Locking (werkzeuglos)
• Entflammbarkeit: UL94-V0
• Betriebstemperatur: -40℃ bis 105℃
• Zertifizierungen: ISO9001, CE, UL, RoHS
• Steckzyklen: 500+ (validierte Prüfungen)
