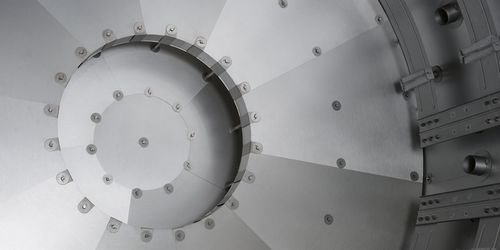

Strahlungsschutz-Hitzeschild

für OfenEdelstahlHochtemperatur

Produktbeschreibung Hochtemperaturöfen erreichen Temperaturen von bis zu 2.800 °C. Plansee bietet Abschirmpakete aus hochschmelzenden Metallen zur Reduzierung von Wärmeverlusten und zum Schutz der Ofeninnenteile. Seiten-, Decken- und Bodenabschirmungen sind verfügbar und können aus Molybdän, Wolfram, ML und Edelstahl gefertigt werden. Abschirmkonzepte lassen sich an Ihren Ofen und Ihre Anforderungen anpassen; genietete, überlappende und gesteckte Abschirmungen sind in allen benötigten Größen lieferbar.

Ihre Vorteile

• Temperaturbeständigkeit bis zu 2.800 °C
• Hohe Prozessreinheit, keine Graphit-Kontamination
• Standardausführungen sowie kundenspezifische Lösungen
• Energiekosten-optimierte Auslegung
• Möglichkeit kurzer Prozesszyklen
• Geeignet für Hochvakuum und Ultrahochvakuum

Funktionale Details Abschirmungen werden mit einer optimierten Anzahl von Blechlagen (W, ML und Mo) konstruiert, um Wärmeverluste des Ofens zu minimieren. Entscheidend sind der Wärmestrahlungsaustausch zwischen den Lagen und die sehr niedrige Emissivität von Molybdän. Die Abschirmungen weisen eine geringe spezifische Wärmekapazität auf, was schnelle Aufheiz- und Abkühlraten sowie kurze Evakuierzeiten ermöglicht. Molybdän-, Wolfram- und legierungsbasierte Abschirmungen werden graphitfrei geliefert, um hohe Prozessreinheit zu gewährleisten, und eignen sich besonders für Hochvakuum- und Ultrahochvakuumanwendungen. Maßgeschneiderte Designs sind verfügbar, um Gewicht und Energieverbrauch für die jeweilige Anwendung zu optimieren.

Einsatz & Fertigungsoptionen

• Typen: Seiten-, Decken- und Bodenabschirmungen
• Materialien: Molybdän (Mo), Wolfram (W), ML, Edelstahl
• Konstruktionen: genietet, überlappend gesteckt, überlappend geklammert
• Abmessungen: in allen Größen und kundenspezifischen Maßen
• Einsatzbereiche: Hochvakuum und Ultrahochvakuum, Hochtemperaturprozesse (Glühöfen, Sinteröfen, HIP, Einkristallzucht etc.)

Services Plansee bietet Einbau, Inspektion, Wartung und Optimierung bestehender Öfen sowie Remote-Support zur schnellen Fehlerdiagnose und Reduktion von Stillstandzeiten. Ergänzende Produkte für Hochtemperaturprozesse sind ebenfalls verfügbar.

Technische Merkmale / Spezifikationen

• Maximale Temperaturbeständigkeit: bis zu 2.800 °C
• Materialien: Molybdän, Wolfram, ML, Edelstahl
• Geringe Emissivität (insbesondere Molybdän)
• Niedrige spezifische Wärmekapazität → schnelle Aufheiz- und Abkühlzeiten
• Ausführungen: genietet, überlappend gesteckt, überlappend geklammert
• Geeignet für Hochvakuum und Ultrahochvakuum
• Verfügbarkeit: Standard- und kundenspezifische Lösungen in allen Größen
• Vorteile: hohe Prozessreinheit (graphitfrei), energie- und gewichtseffiziente Auslegung, verkürzte Prozesszyklen
