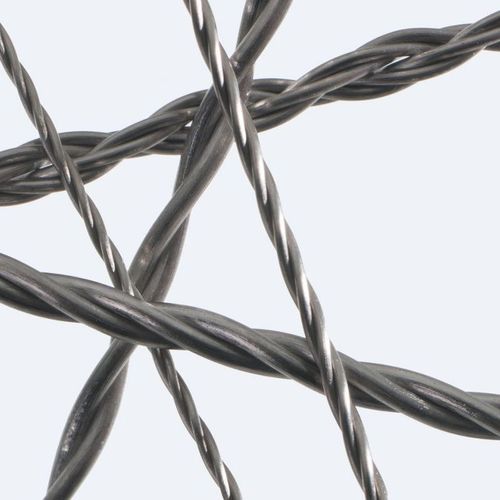

Verdampferwendel für die thermische Verdampfung 11793609

Produktbeschreibung
Thermische Bedampfung (Widerstandsbedampfen) ist eine Beschichtungsmethode und gehört zu den PVD-Verfahren (Physical Vapour Deposition). Das Material der späteren Schicht wird innerhalb einer Vakuumkammer so stark erhitzt, bis es verdampft. Der Dampf des Materials kondensiert auf dem Substrat zu der gewünschten Schicht. Unsere Verdampferwendeln verfügen als Widerstandsheizer über einen sehr hohen Schmelzpunkt. Dadurch können sie nahezu jedes Material auf höchste Temperaturen erhitzen.

Ihre Vorteile

• Hohe Korrosionsbeständigkeit
• Hochreines Material verhindert Verunreinigungen auf dem Substrat
• Hohe Formstabilität

Materialien

• WVM (kornstabilisiertes Wolfram für Vacuum Metallizing) zur Verdampfung von Aluminium
• Tantal
• Molybdän
• Molybdän-Lanthan (ML) für eine besonders hohe Standzeit

Standarddimensionen (Auszug)
Artikelnummer | Wendel-Bezeichnung | Durchmesser [mm] | Anzahl Stränge | Länge L [mm] | Durchmesser FD [mm] | Wendel-länge FL [mm] | Wendel-abstand P [mm]
11793590 | SS05S3-100 | 0.5 | 3 | 100 | | |
11793591 | SS08S3-100 | 0.8 | 3 | 100 | | |
11793597 | SU05S3-100-1554P01 | 0.5 | 3 | 100 | 14.5 | 54 | 1.0
11793594 | SU08S3-100-1554P01 | 0.8 | 3 | 100 | 14.5 | 54 | 1.0
11793599 | SV08S3-100-1513P01 | 0.8 | 3 | 100 | 15.2 | 13 | 1.0
11793600 | SV10S3-100-1914P01 | 1.0 | 3 | 100 | 19.5 | 14 | 1.0
11793601 | SV05S3-100-1513P01 | 0.5 | 3 | 100 | 15.2 | 13 | 1.0
11738657 | SH08S3-100-0644P04 | 0.8 | 3 | 100 | 6.4 | 44 | 4.0
11738666 | SH08S3-100-0548P05 | 0.8 | 3 | 100 | 4.8 | 47.7 | 5.3
11738671 | SH08S3-100-0648P08 | 0.8 | 3 | 100 | 6.4 | 48 | 8.0
11780142 | SH05S3-100-0550P06 | 0.5 | 3 | 100 | 5.0 | 50 | 5.5
11740567 | SH10S3-100-0750P08 | 1.0 | 3 | 100 | 6.5 | 50 | 8.3
11502785 | SH10S3-100-0744P04 | 1.0 | 3 | 100 | 6.5 | 44 | 4.0
11738674 | SB06S3-100-1114P02 | 0.6 | 3 | 100 | 10.5 | 14 | 2.1
11738679 | SB10S1-080-1110P02 | 1.0 | 1 | 80 | 11.3 | 10 | 1.8
11780144 | SB10S1-100-1110P02 | 1.0 | 1 | 100 | 11.3 | 10 | 1.8
11793603 | SB05S3-100-1114P02 | 0.5 | 3 | 100 | 10.6 | 13.5 | 1.8
11793605 | SB08S3-100-2329P04 | 0.8 | 3 | 100 | 23.1 | 29 | 3.67
11793606 | SB08S3-100-1623P03 | 0.8 | 3 | 100 | 16.2 | 23.3 | 3.07
11793608 | SB06S3-130-1114P02 | 0.6 | 3 | 130 | 10.5 | 14 | 2.1
11793609 | SB08S3-100-1114P02 | 0.8 | 3 | 100 | 10.6 | 13.5 | 1.7
11793611 | SB08S1-100-1114P02 | 0.8 | 1 | 100 | 10.6 | 13.5 | 1.8

Artikelnummern
Genaueres über unsere Verdampferwendeln erfahren Sie über die Artikelnummer. Sie kodiert Wendelbezeichnung, Durchmesser, Stranganzahl, Länge und Geometrieparameter. Die obige Tabelle zeigt die standardmäßig vorrätigen Artikelnummern und Maße.

Technische Spezifikationen

• Verfahren: Thermische Bedampfung (Widerstandsbedampfen) – PVD (Physical Vapour Deposition)
• Funktion: Widerstandsheizer zum Verdampfen von Beschichtungsmaterialien in Vakuumkammern
• Werkstoffe: WVM (kornstabilisiertes Wolfram), Wolfram, Molybdän, Tantal, Molybdän‑Lanthan (ML)
• Typische Drahtdurchmesser (Beispiele aus Lager): 0,5 mm, 0,6 mm, 0,8 mm, 1,0 mm
• Typische Wendel-Länge (Lagerbestand): meist 100 mm; einzelne Artikel 80 mm oder 130 mm
• Im Artikelcode enthaltene Geometrieparameter: FD (Durchmesser), FL (Wendel-Länge), P (Wendel-Abstand)
• Eigenschaften: sehr hoher Schmelzpunkt, hohe Korrosionsbeständigkeit, hochreines Material, hohe Formstabilität
• Optionen: Stranganzahl 1 oder 3, verschiedene Durchmesser und Abstände gemäß Tabelle; Sondermaße auf Anfrage
