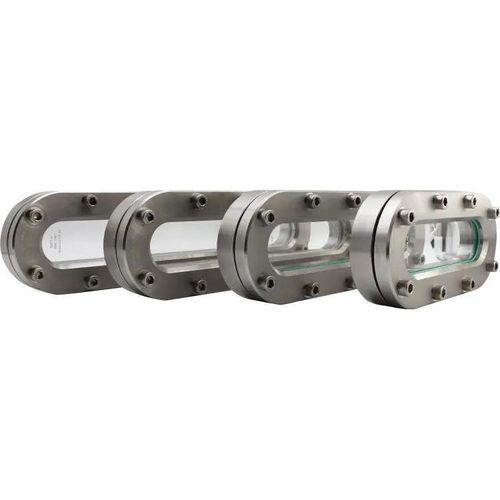

Schauglas für Industrieanwendungen Type 338

für Behälterfür NiveauanzeigerÜberwachung

Der Längs‑Schauglasarmatur Typ 338 ist eine zum Ein‑ oder Aufschweißen vorgesehene Füllstandsanzeige für Behälter, entwickelt zur visuellen Inspektion und zuverlässigen Überwachung von flüssigen und gasförmigen Medien. Sie bietet eine Sichtbreite von 50 mm und ist für Betriebsdrücke bis 16 barg ausgelegt.

Design & Werkstoffe

Die Armatur verwendet eine Schauglasplatte aus Borosilikatglas (ähnlich DIN 7081), die zwischen Dichtungen eingefasst und verschraubt ist, um dauerhafte Dichtheit und Druckbeständigkeit zu gewährleisten. Standardwerkstoff ist Edelstahl 1.4571 (316Ti); andere Werkstoffe auf Anfrage. Schutzbeschichtungen und eine Glimmerschutzscheibe aus Glimmer sind für erhöhte chemische oder thermische Beständigkeit verfügbar.

Funktionen & Einsatz

• Einbau: Ein- oder Aufschweißen (Behältermontage)
• Sichtbreite: 50 mm
• Geeignet für flüssige und gasförmige Medien
• Nenndruck: PN 16 (max. Betriebsdruck bis 16 barg)
• Standardwerkstoff: Edelstahl 1.4571 (316Ti); andere Legierungen auf Anfrage
• Schauglas: Borosilikatglas (DIN 7081 oder nach Kundenvorgabe)

Verfügbare Optionen & Schutzmaßnahmen

• FEP-Schutzbeschichtung / Schutzschirm
• Glimmerschutzscheibe für Dampf/Hochtemperaturschutz
• Ausführungen für hohe Temperaturen
• Nahezu totraumfreie Konstruktionen
• Sonderkonstruktionen nach Kundenvorgabe

Dichtungswerkstoffe (Beispiele)

• Faserbasierte Flachdichtungen
• PTFE (Teflon®)
• NBR
• novaphit® MST-XP
• KlingerSil® C4400
• Mehr als 50 markenbezogene Dichtungswerkstoffe verfügbar

Maße / Gewicht (Übersicht)

• Face-to-face Länge (BL [mm]): 270, 340, 410, 480, 550, 620
• Entsprechende SL [mm]: 200, 270, 340, 410, 480, 550
• Gewicht [kg] (für BL = 270 → 620): 7,2; 9,0; 10,9; 12,7; 14,5; 16,3

Temperaturen

• Verfügbare Temperaturklassen (Beispiele): 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C

Zertifizierungen & Qualität

• Hergestellt nach zertifiziertem Qualitätsmanagement (z. B. TÜV / ISO 9001, Angaben in der Produktdokumentation)

Charakteristiken / Spezifikationen

• Modell / Typ: Typ 338
• Anwendung: Längs‑Schauglasarmatur zum Ein‑ oder Aufschweißen
• Nenndruck: PN 16 (max. 16 barg)
• Sichtbreite: 50 mm
• Standardwerkstoff: Edelstahl 1.4571 (316Ti); andere Werkstoffe auf Anfrage
• Schauglas: Borosilikatglas (ähnlich DIN 7081) oder nach Kundenanforderung
• Baulängen BL: 270 / 340 / 410 / 480 / 550 / 620 mm
• Entsprechende SL Längen: 200 / 270 / 340 / 410 / 480 / 550 mm
• Gewichte je BL: 7,2 / 9,0 / 10,9 / 12,7 / 14,5 / 16,3 kg
• Temperaturoptionen: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C
• Optionen: FEP-/Halar®-Beschichtung, Glimmerschutzscheibe, Hochtemperaturausführung, nahezu totraumfreie Ausführung, Sonderkonstruktionen
• Dichtungswerkstoffe: >50 verfügbar (inkl. PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, faserbasierte Dichtungen)
• Geeignete Medien: flüssige und gasförmige
• Zubehör: Schutzschirme/-beschichtungen und weiteres Zubehör erhältlich
