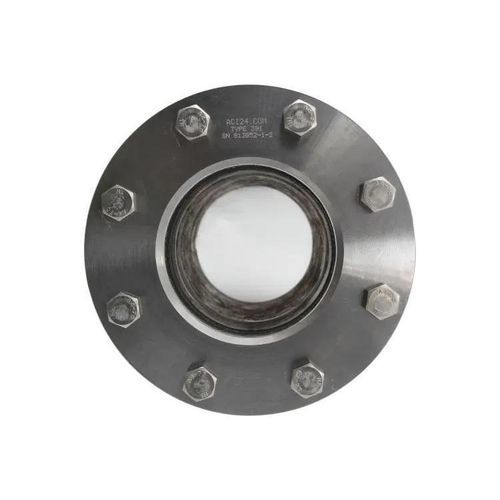

Schauglas für ex-gefährdete Atmosphären Type 391

ÜberwachungSchweißEdelstahl

Das ACI Schauglas Typ 391 ist eine runde Schauglasarmatur mit Rohranbau zum Aufschweißen auf Rohrleitungen oder zur Montage an stark gekrümmten Behältern. Sie klemmt eine Schauglasplatte aus Borosilikat zwischen zwei hochwertige Edelstahlflansche mit ausgewählten Flachdichtungen.

Aufbau / Bestandteile

• Schrauben
• Deckflansch
• Glaspolster
• Schauglas (Borosilikatglas DIN 7080)
• Dichtung
• Grundflansch mit Rohranbau
• Muttern

Optionen

• Wischer SGW mit PTFE- oder Silikon-Wischerblatt
• LED-Leuchte für Ex- und Nicht-Ex-Bereiche
• FEP- oder Halar®-Beschichtung
• Glimmerschutzscheibe (Schutzschirm)
• Sonderkonstruktionen

Nenndrücke (PN)

• PN 16
• PN 25
• PN 40

Temperaturoptionen

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C
• 400 °C

Technische Zeichnung / Maße (Auszug je DN)

• DN 100: Da (PN16) = 220 mm; Gewicht (PN16) = 10,5 kg; Di = 107 mm; L (Std.) = 70 mm; s = 3,6 mm; A = 114,3 mm
• DN 125: Da (PN16) = 250 mm; Gewicht (PN16) = 14,5 kg; Di = 132 mm; L (Std.) = 70 mm; s = 4,0 mm; A = 139,7 mm
• DN 150: Da (PN16) = 285 mm; Gewicht (PN16) = 18,6 kg; Di = 160 mm; L (Std.) = 70 mm; s = 4,5 mm; A = 168,3 mm
• DN 200: Da (PN16) = 340 mm (PS max. 10 barü); Gewicht (PN16) = 28,2 kg; Di = 207 mm; L (Std.) = 70 mm; s = 6,3 mm; A = 219,1 mm
• DN 300: Da (PN16) = 460 mm (PS max. 6 barü); Gewicht (PN16) = 55,7 kg; Di = 310 mm; L (Std.) = 70 mm; s = 7,1 mm; A = 232,9 mm
• DN 350: Da (PN16) = 520 mm (PS max. 6 barü); Gewicht (PN16) = 78,0 kg; Di = 340 mm; L (Std.) = 70 mm; s = 8,0 mm; A = 355,6 mm

Kurzüberblick / Eigenschaften

• Maximaler Betriebsdruck: bis PN 40 (bis zu 40 barü, abhängig von DN/Version)
• Hitzebeständigkeit: standardmäßig bis 280 °C (je nach Glas-/Schutzscheiben-Option auch höhere Temperaturen möglich)
• Einsetzbar für flüssige und gasförmige Medien
• Nennweiten: DN 100 - 350
• Sonderanfertigungen möglich
• Mehr als 50 Dichtungswerkstoffe verfügbar
• Zubehör erhältlich (Wischer, LED-Leuchten, Schutzscheiben, Glimmerplatten usw.)

Technische Daten

• Marke / Hersteller: ACI Industriearmaturen GmbH
• Modell / Typ: Typ 391
• Produktanwendung: Zum Aufschweißen auf Rohrleitungen oder Montage an gekrümmten Behältern; geeignet zur Überwachung flüssiger und gasförmiger Medien
• Gehäusematerial: Edelstahl 1.4571 (316Ti)
• Glasmaterial: Borosilikatglas (DIN 7080) — alternative Gläser auf Anfrage
• Dichtung: Flachdichtungen in vielen Werkstoffen (Faser, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 u. a.)
• Beschichtungen / Schutz: FEP- oder Halar®-Beschichtung verfügbar; optional Glimmerschutzscheibe für höheren Temperatur-/Dampfschutz
• Zubehöroptionen: Scheibenwischer (SGW), LED-Leuchten (Ex / Nicht-Ex), Glimmer-Schutz, FEP/Halar-Beschichtungen
• Nennweiten (DN): 100, 125, 150, 200, 300, 350
• Nenndruck: PN 16, PN 25, PN 40 (je nach Ausführung)
• Temperaturbereich: Optionen von 80 °C bis 400 °C je nach Konfiguration und Schutzmaßnahmen
• Standard-Face-to-Face-Länge: 70 mm (alle aufgelisteten DN)
• Innen-Ø (Beispiele): DN100 = 107 mm; DN125 = 132 mm; DN150 = 160 mm; DN200 = 207 mm; DN300 = 310 mm; DN350 = 340 mm
• Typische Anwendungen: Prozessüberwachung, Sichtfenster an Behältern und Rohrleitungen mit Anforderungen an chemische Beständigkeit und Druck-/Temperaturperformance
• Dokumentation: Datenblatt und Produktbroschüre verfügbar (PDF)
