Überwachungs-Schauglas Type 317

für Behälterfür ChemikalienATEX

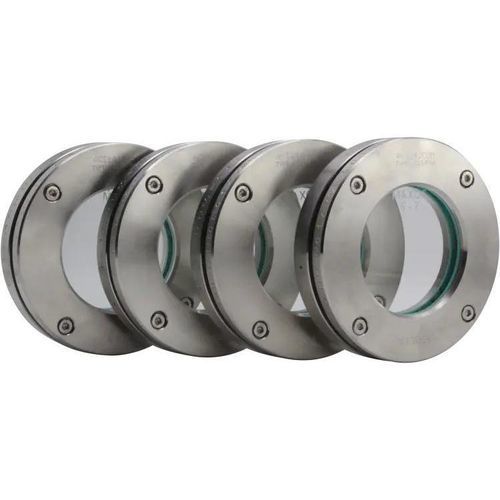

Runde Schauglasarmatur Typ 317 (PN 0) ist eine leichte, flache Sichtöffnung zum Auf- oder Einschweißen in Behälterwände, ausgelegt für den drucklosen Betrieb und zur Beobachtung bzw. Beleuchtung des Behälterinneren.

Die Armatur besteht aus zwei hochwertigen Edelstahlflanschen mit dazwischen eingespanntem Schauglas aus chemisch beständigem Borosilikatglas (DIN 7080, alternativ nach Kundenwunsch). Der Typ 317 ist im Vergleich zu drucktragenden Typen deutlich flacher und leichter und wurde in Anlehnung an DIN 28120 als Ausführung für den drucklosen Betrieb konstruiert.

Konstruktion und Materialien

• Flansche: Edelstahl 1.4571 (316Ti)
• Glas: Borosilikatglas nach DIN 7080 (standard) oder auf Wunsch andere Glasvarianten
• Dichtungen: große Materialauswahl (Faserstoffdichtungen, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 u. v. m.)

Verfügbare Nennweiten (DN)

• DN 50
• DN 80
• DN 100
• DN 125
• DN 150
• DN 200
• DN 300
• DN 400

Nenndruck

• PN 0 (drucklos, bis max. 0,49 barü)

Temperaturoptionen (Auswahl)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C
• 400 °C

Optionen / Zusatzausstattungen

• Wischer SGW mit PTFE- oder Silikon-Wischerblatt
• LED-Leuchte, für Ex- und Nicht-Ex-Bereiche
• Sprühvorrichtung SVIII
• FEP- oder Halar®-Beschichtung zum Schutz gegen aggressive Medien
• Glimmerschutzscheibe
• Sonderkonstruktionen auf Anfrage

Maße und Gewicht (Übersicht)

• DN 50 — Da: 140 mm; Di: 80 mm; h1: 10 mm; h2: 15 mm; Gewicht: 2,0 kg
• DN 80 — Da: 165 mm; Di: 100 mm; h1: 10 mm; h2: 15 mm; Gewicht: 2,8 kg
• DN 100 — Da: 190 mm; Di: 125 mm; h1: 10 mm; h2: 15 mm; Gewicht: 3,2 kg
• DN 125 — Da: 215 mm; Di: 150 mm; h1: 10 mm; h2: 15 mm; Gewicht: 4,3 kg
• DN 150 — Da: 240 mm; Di: 175 mm; h1: 10 mm; h2: 15 mm; Gewicht: 5,1 kg
• DN 200 — Da: 290 mm; Di: 225 mm; h1: 10 mm; h2: 15 mm; Gewicht: 6,8 kg
• DN 300 — Da: 370 mm; Di: 300 mm; h1: 15 mm; h2: 20 mm; Gewicht: 12,2 kg
• DN 400 — Da: 450 mm; Di: 370 mm; h1: 20 mm; h2: 25 mm; Gewicht: 23,0 kg

Funktionelle Hinweise

• Als drucklose Sichtöffnung konzipiert (keine druckhaltende Konstruktion)
• Flacher und leichter Aufbau gegenüber drucktragenden Schauglastype
• Zusatzausstattungen wie Wischer, Leuchten, Sprühvorrichtungen und Schutzbeschichtungen möglich

Charakteristiken / Spezifikationen

• Typ: Typ 317 (drucklos)
• Werkstoff Flansche: Edelstahl 1.4571 (316Ti)
• Standard-Glas: Borosilikatglas (DIN 7080)
• Max. zulässiger Betriebsdruck: bis 0,49 barü (drucklos)
• Temperaturbeständigkeit: bis 400 °C (abhängig von Glas-/Dichtungswahl und Zusatzschutz)
• Einsatzmedien: flüssige und gasförmige Medien
• Normen / Bezug: ausgelegt in Anlehnung an DIN 28120
• Zubehör: >50 Dichtungswerkstoffe, LED-Leuchten, Wischer, Glimmerscheiben, FEP-/Halar®-Beschichtung
