Schauglas für Industrieanwendungen Type 335

für Behälterfür NiveauanzeigerÜberwachung

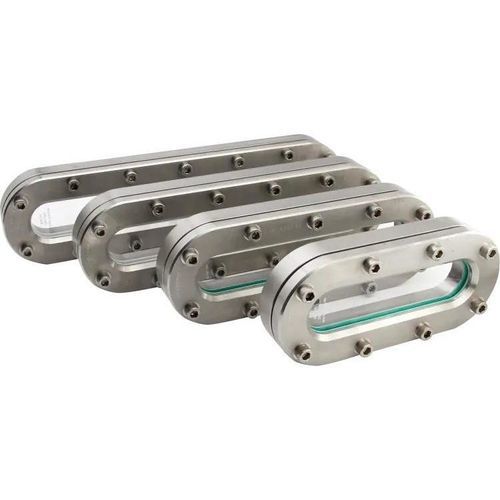

Die Längs‑Schauglasarmatur Typ 335 ist ein ovales Schauglas und Füllstandsanzeiger zur Montage an Behälter‑ bzw. Tankwand, ausgelegt für vergrößerte Sichtflächen bei niedrigen Betriebsdrücken (bis zu 3 barü). Die Borosilikat‑Schauglasplatte wird zwischen Dichtungen eingespannt und in einen metallischen Grundrahmen verschraubt, um Dichtheit und Druckbeständigkeit zu gewährleisten.

Hauptmerkmale

• Vergrößerte ovale Sichtöffnung für verbesserte Beobachtung gegenüber runden Schaugläsern
• Ausführung zum Ein‑ oder Aufschweißen
• Schauglasplatte: Borosilikatglas (ähnlich DIN 7081) — alternative Werkstoffe auf Anfrage
• Standardwerkstoff Gehäuse: Edelstahl 1.4571 (316Ti); weitere Werkstoffe auf Anfrage
• Abdichtung mit Flachdichtungen aus großer Auswahl (u. a. PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400)
• Varianten zur Erhöhung der chemischen oder thermischen Beständigkeit (FEP‑ oder Halar®‑Beschichtung, Glimmerschutzscheibe, Hochtemperaturausführung)
• Nahezu totraumfreie Bauweise und Möglichkeit für Sonderkonstruktionen

Optionen / zusätzliche Komponenten

• FEP‑ oder Halar®‑Beschichtung für chemischen Schutz
• Glimmerschutzscheibe für zusätzlichen Temperatur‑/Dampfschutz
• Hochtemperaturausführungen (siehe Temperaturangaben)
• Große Auswahl an Dichtungsmaterialien (mehr als 50 Optionen)
• Zubehör verfügbar (z. B. FEP‑Schutzschirm / Beschichtung)

Maße / Gewichte (Baulänge BL -> Schauglaslänge SL und Gewicht)

• BL 270 mm — SL 200 mm — Gewicht 6,3 kg
• BL 340 mm — SL 270 mm — Gewicht 7,9 kg
• BL 410 mm — SL 340 mm — Gewicht 9,5 kg
• BL 480 mm — SL 410 mm — Gewicht 11,1 kg
• BL 550 mm — SL 480 mm — Gewicht 12,7 kg
• BL 620 mm — SL 550 mm — Gewicht 14,2 kg
• BL 690 mm — SL 620 mm — Gewicht 15,8 kg
• BL 760 mm — SL 690 mm — Gewicht 17,4 kg

Eigenschaften / technische Spezifikationen

• Nenndruck: PN 3 (max. Betriebsdruck bis 3 barü)
• Temperaturbereiche (je nach Ausführung): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 400 °C
• Standardwerkstoff Gehäuse: Edelstahl 1.4571 (316Ti); andere Werkstoffe auf Anfrage
• Schauglasmaterial: Borosilikatglas (DIN 7081‑ähnlich oder kundenspezifisch)
• Baulängenbereich: 270 mm – 760 mm
• Anwendungen: Geeignet für flüssige und gasförmige Medien; nutzbar als Füllstandsanzeiger bei niedrigen Drücken
• Verfügbare Schutz-/Beschichtungsoptionen: FEP‑Schutzschirme, FEP‑ oder Halar®‑Beschichtungen
• Konstruktionshinweise: nahezu totraumfreie Bauweise; Sonderkonstruktionen möglich; Glimmerschutzscheibe als Option bei Überschreitung der Temperaturgrenzen des Borosilikatglases

Materialien & Dichtungen

• Standardgehäuse: Edelstahl 1.4571 (316Ti)
• Schauglas: Borosilikatglas (DIN 7081‑ähnlich) oder alternative Gläser/Schutzscheiben
• Flachdichtungen: mehr als 50 Werkstoffe verfügbar, u. a. PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400

Aufbau / Komponenten

• Schrauben
• Deckrahmen
• Glaspolster
• Schauglas
• Dichtung
• Grundrahmen
