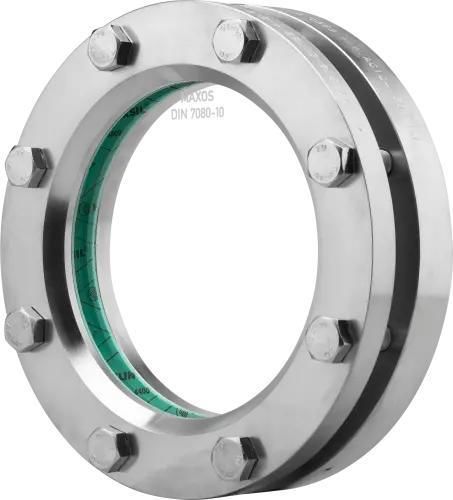

Schauglas für Chemikalien Type 318V

für Industrieanwendungenfür BehälterÜberwachung

Übersicht
Die runde Schauglasarmatur (Typ 318V) ist eine leichte, flache Ausführung zum Ein- oder Aufschweißen in Behälterwände. Sie ermöglicht die optische Beobachtung oder Beleuchtung des Behälterinneren und ist für Vakuumanwendungen und geringe Betriebsdrücke optimiert.

Wesentliche Merkmale

• Flache, leichte Konstruktion im Vergleich zu DIN‑28120‑Varianten
• Vakuumoptimiertes Dichtungskonzept (Vakuumabdichtung auf medienseitigem Dichtring)
• Schauglas zwischen zwei Edelstahlflanschen eingespannt
• Konzipiert als Übergangsvariante zwischen drucklosen und stärker ausgeführten druckfesten Schaugläsern

Optionen

• LED‑Leuchte (für Ex‑ und Nicht‑Ex‑Bereiche)
• Sprühvorrichtung SVIII
• FEP‑ oder Halar®‑Beschichtung für aggressive Chemikalien
• Sonderkonstruktionen auf Anfrage

Aufbau / Bauteile (illustriert)

• Schrauben
• Deckflansch
• Glaspolster
• Schauglasplatte
• Dichtung
• Grundflansch

Maße (nach Nennweite DN)

• DN 50 — Da 150 mm, Di 80 mm, h1 12 mm, h2 24 mm, Gewicht 3,4 kg
• DN 80 — Da 175 mm, Di 100 mm, h1 14 mm, h2 24 mm, Gewicht 4,8 kg
• DN 100 — Da 200 mm, Di 125 mm, h1 14 mm, h2 24 mm, Gewicht 5,7 kg
• DN 125 — Da 220 mm, Di 150 mm, h1 16 mm, h2 24 mm, Gewicht 6,6 kg
• DN 150 — Da 250 mm, Di 175 mm, h1 16 mm, h2 24 mm, Gewicht 8,3 kg
• DN 200 — Da 300 mm, Di 225 mm, h1 16 mm, h2 24 mm, Gewicht 10,8 kg
• DN 300 — Da 400 mm, Di 305 mm, h1 20 mm, h2 24 mm, Gewicht 20,8 kg

Zubehör

• Scheibenwischer (manuelle Reinigung)
• FEP‑Schutzscheiben / Beschichtungen
• Verschiedene LED‑Leuchten (unterschiedliche Ausführungen)

Charakteristiken / Technische Spezifikationen

• Montage: Zum Ein‑ oder Aufschweißen (ähnlich DIN 28120)
• Nennweiten: DN 50 - DN 300
• Betriebsdruck / Vakuum: Vakuumanwendungen bis -0,9 barü und Betriebsdruck bis 2,5 barü
• Maximale Temperatur: bis 200 °C (je nach Konfiguration)
• Schauglas: Borosilikatglas (DIN 7080) — alternative Materialien/Beschichtungen auf Anfrage
• Werkstoff Flansche: Edelstahl (1.4571 / 316Ti)
• Dichtungsmaterialien: konfigurierbar (PTFE (Teflon®), NBR, HNBR, FKM, FFKM, PEEK, EPDM, Silikon, etc.)
• Beschichtungen für aggressive Medien: FEP oder Halar®
• Geeignet für: flüssige und gasförmige Medien
• Hersteller / Marke: ACI Industriearmaturen
• Sonderanfertigungen und kundenspezifische Dichtungen verfügbar
