Schauglas für Behälter Type 334

für NiveauanzeigerÜberwachungEdelstahl

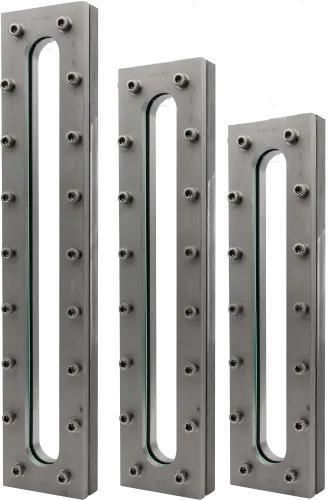

Die Längsschauglasarmatur Typ 334 ist eine rechteckige/verlängerte Schauglasarmatur, ausgelegt zum Ein- oder Aufschweißen in Behälter- und Tankwände und bietet ein großes Sichtfenster zur Überwachung flüssiger und gasförmiger Medien. Sie vereint Funktionen von Rundschaugläsern und Füllstandsanzeigen und ermöglicht kundenspezifische Werkstoffe und Ausführungen.

Material & Aufbau
Das Bauteil ist mit einer Schauglasplatte aus Borosilikatglas (ähnlich DIN 7081) versehen, die zwischen Dichtungen eingesetzt und in einem Metallrahmen fest verschraubt wird. Standardwerkstoff für die Metallteile ist Edelstahl 1.4571 (316Ti); weitere Werkstoffe auf Anfrage. Die Abdichtung erfolgt durch Flachdichtungen aus einer breiten Palette an Werkstoffen, passend zur Anwendung.

• Standardglas: Borosilikatglas (DIN 7081 oder nach Kundenspezifikation)
• Standardmetall: Edelstahl 1.4571 (316Ti); alternative Werkstoffe auf Anfrage
• Dichtungsmaterialien: Faserdichtungen und hochwertige Werkstoffe wie PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und viele weitere (>50 Dichtungsmaterialien verfügbar)

Aufbau (Ersatzteile / Explosionsansicht)

• Schrauben
• Abdeckrahmen
• Glaskissen
• Schauglas
• Dichtung
• Bodenrahmen

Optionen

• FEP- oder Halar®-Beschichtung für zusätzlichen chemischen Schutz
• Glimmerschutzscheibe zum Schutz des Glases gegen hohe Temperaturen und Dampf
• Hochtemperaturausführung
• Nahezu totraumfreie Ausführung
• Sonderkonstruktionen / kundenspezifische Ausführungen

Maße (Standard-Baulänge / Sichtlänge / Gewicht)

• BL 270 mm — SL 200 mm — Gewicht 7,4 kg
• BL 340 mm — SL 270 mm — Gewicht 9,0 kg
• BL 410 mm — SL 340 mm — Gewicht 10,6 kg
• BL 480 mm — SL 410 mm — Gewicht 12,2 kg
• BL 550 mm — SL 480 mm — Gewicht 13,8 kg
• BL 620 mm — SL 550 mm — Gewicht 15,4 kg
• BL 690 mm — SL 620 mm — Gewicht 17,0 kg
• BL 760 mm — SL 690 mm — Gewicht 18,6 kg

Anwendungsnotizen
Der Typ 334 bietet im Vergleich zu kleineren Typen eine deutlich vergrößerte rechteckige Blicköffnung, geeignet für die Sichtprüfung flüssiger und gasförmiger Medien. Standard-Schaulglas ist Borosilikat; bei Temperatur- oder Prozessbedingungen, die die Grenzen von Borosilikat überschreiten, sind Glimmerschutzscheiben oder spezielle Hochtemperaturkonstruktionen verfügbar. FEP-/Halar®-Beschichtungen schützen das Glas gegen aggressive Chemikalien.

Technische Spezifikationen

• Bezeichnung: Längsschauglasarmatur Typ 334
• Nenndruck (Standard): PN 3
• Typische Anwendung: Ein- oder Aufschweißen in Behälterwände (Füllstandsanzeige / Schauglas)
• Standardwerkstoff: Edelstahl 1.4571 (316Ti); weitere Werkstoffe auf Anfrage
• Standardglas: Borosilikatglas (ähnlich DIN 7081) — Sondergläser auf Anfrage
• Temperaturoptionen: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 400°C (Betrieb mit Standard-Borosilikat begrenzt; Hochtemperatur- und Schutzvarianten verfügbar)
• Medien: flüssige und gasförmige Medien
• Baulängenbereich (BL): 270–760 mm (verschiedene SL / Gewichte wie oben aufgeführt)
• Zubehör / Varianten: FEP-Schutzbeschichtung, Halar®-Beschichtung, Glimmerschutzscheibe, Hochtemperaturausführungen, nahezu totraumfreie Varianten, Sonderkonstruktionen
• Kundenspezifische Ausführungen möglich; umfangreiche Auswahl an Dichtungswerkstoffen (>50)
