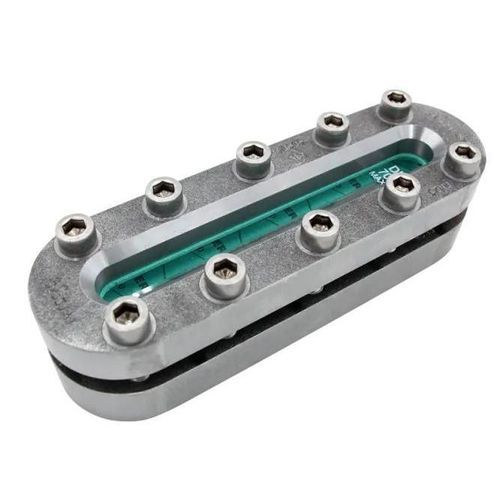

Schauglas für Industrieanwendungen Type 336

für Behälterfür NiveauanzeigerÜberwachung

Das Längs-Schauglasarmatur Typ 336 ist eine leichte, rechteckige Schauglasarmatur mit vergrößerter Sichtöffnung zur wandmontierten Füllstandsanzeige und allgemeinen Einsicht in Behälter und Apparate bei relativ geringen Betriebsdrücken (bis zu 6 barg). Sie vereint Merkmale runder Schaugläser und Füllstandsanzeiger und ist mit verschiedenen Werkstoffen und Schutzoptionen lieferbar.

Konstruktion und Werkstoffe
Die Armatur wird mit einer Schauglasplatte aus hochwertigem Borosilikatglas (ähnlich DIN 7081 oder nach Kundenvorgabe) geliefert, die zwischen Dichtungen gerahmt und mechanisch mittels Schrauben befestigt ist, um dauerhafte Dichtheit und Druckfestigkeit zu gewährleisten. Werkstoff der Standardausführung ist Edelstahl 1.4571 (316Ti); weitere Werkstoffe auf Anfrage.

Dichtung und Schutz
Die Abdichtung erfolgt mit Flachdichtungen aus einer breiten Werkstoffpalette. Verfügbare Dichtungswerkstoffe umfassen gängige Faserstoffe und fortschrittliche Werkstoffe wie PTFE (Teflon®), NBR, novaphit® MST-XP und KlingerSil® C4400. Wo die Grenzen des Borosilikatglases erreicht werden (Temperatur oder aggressive Prozessbedingungen), kann die Armatur mit einer Glimmer-Schutzscheibe und/oder Schutzbeschichtungen (FEP oder Halar®) ausgestattet werden, um das Glas gegen hohe Temperaturen, Dampf oder aggressive Chemikalien zu schützen.

Merkmale & Optionen

• Leichtbau mit deutlich vergrößerter Sichtöffnung gegenüber Typ 330
• Standardwerkstoff: Edelstahl 1.4571 (316Ti); weitere Werkstoffe auf Anfrage
• Schauglas: Borosilikatglas (DIN 7081 oder Kundenspezifikation)
• Flachdichtungsabdichtung mit über 50 Dichtungswerkstoff-Optionen (inkl. PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400)
• Optionale Glimmer-Schutzscheibe für hohe Temperatur- und Dampfbeständigkeit
• Optionale FEP- oder Halar®-Beschichtung für chemische Beständigkeit
• Nahezu totraumfreie Bauweise und Möglichkeit für Sonderkonstruktionen / kundenspezifische Anpassungen

Technische Daten

• Maximaler Betriebsdruck: bis zu 6 barg
• Standard-Temperaturbeständigkeit: bis zu 280 °C (Hochtemperaturversionen verfügbar; wählbar bis 400 °C)
• Geeignete Medien: flüssige und gasförmige Medien
• Baulängen (Gesamtlänge Face-to-Face) verfügbar: 250, 310, 370, 430, 490, 550, 610, 670 mm
• Nenndruck (PN): 6
• Temperaturoptionen (Beispiele): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 400 °C
• Optionen: FEP- oder Halar®-Beschichtung; Glimmer-Schutzscheibe; Hochtemperaturausführung; nahezu totraumfreie Ausführung; Sonderkonstruktionen
• Standardkomponenten sichtbar in Explosionsansicht: Schrauben; Abdeckrahmen; Glaspuffer; Schauglas; Dichtung; Grundrahmen
• Abmessungen & Gewichte (Face-to-Face BL / Sichtlänge SL / Gewicht):
  • BL 250 mm — SL 180 mm — Gewicht 5,6 kg
  • BL 310 mm — SL 240 mm — Gewicht 6,9 kg
  • BL 370 mm — SL 300 mm — Gewicht 8,2 kg
  • BL 430 mm — SL 360 mm — Gewicht 9,6 kg
  • BL 490 mm — SL 420 mm — Gewicht 10,9 kg
  • BL 550 mm — SL 480 mm — Gewicht 12,2 kg
  • BL 610 mm — SL 540 mm — Gewicht 13,6 kg
  • BL 670 mm — SL 600 mm — Gewicht 14,9 kg
