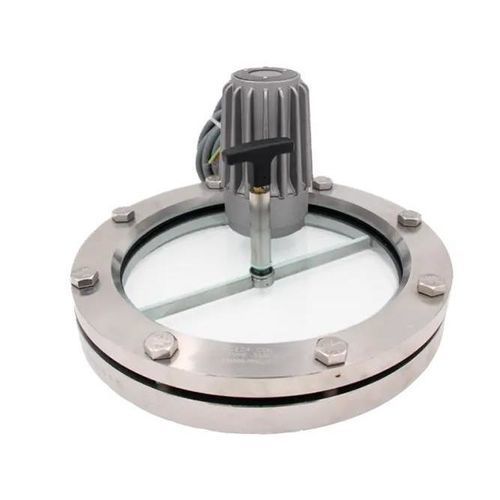

Überwachungs-Schauglas Type 318

für Behälterfür ChemikalienATEX

Runde Schauglasarmatur Typ 318 ist eine flache, leichte Schauglasarmatur zum Ein- oder Aufschweißen in die Behälterwand, vorgesehen zur Beobachtung oder Beleuchtung des Behälterinneren. Sie stellt eine wirtschaftliche, chemisch beständige Lösung zwischen drucklosen Ausführungen und robusteren drucktragenden Varianten dar.

Eigenschaften

• Flache, leichte Bauweise nach DIN 28120-Prinzipien, jedoch für niedrigere Betriebsdrücke optimiert.
• Gehäuse und Flansche aus Edelstahl 1.4571 (316Ti).
• Schauglas zwischen zwei Edelstahlflanschen geklemmt mit bewährten Flachdichtungen.
• Standard-Schauglasmaterial: Borosilikatglas nach DIN 7080 (oder kundenspezifisch).
• Optionale FEP- oder Halar®-Beschichtungen zur Erhöhung der chemischen Beständigkeit.
• Geeignet zur Beobachtung oder Beleuchtung von Behälterinnenräumen; einsetzbar für flüssige und gasförmige Medien.

Optionen

• Schauglaswischer SGW mit PTFE- oder Silikon-Wischerblatt.
• LED-Beleuchtung für Ex- und Nicht-Ex-Bereiche.
• Sprühvorrichtung SVIII.
• FEP- oder Halar®-Beschichtung für zusätzlichen chemischen Schutz.
• Glimmerschutzscheibe für zusätzlichen Schutz gegen Temperatur und Dampf.
• Sonderkonstruktionen und kundenspezifische Ausführungen auf Anfrage.

Maße (je DN)

• DN 50 — Da: 150 mm; Di: 80 mm; h1: 12 mm; h2: 24 mm; Gewicht: 3,6 kg
• DN 80 — Da: 175 mm; Di: 100 mm; h1: 14 mm; h2: 24 mm; Gewicht: 5,0 kg
• DN 100 — Da: 200 mm; Di: 125 mm; h1: 14 mm; h2: 24 mm; Gewicht: 5,9 kg
• DN 125 — Da: 220 mm; Di: 150 mm; h1: 16 mm; h2: 24 mm; Gewicht: 7,1 kg
• DN 150 — Da: 250 mm; Di: 175 mm; h1: 16 mm; h2: 24 mm; Gewicht: 8,8 kg
• DN 200 — Da: 300 mm; Di: 225 mm; h1: 16 mm; h2: 24 mm; Gewicht: 11,3 kg
• DN 300 — Da: 400 mm; Di: 305 mm; h1: 20 mm; h2: 24 mm; Gewicht: 21,7 kg
• DN 400 — Da: 500 mm; Di: 390 mm; h1: 22 mm; h2: 24 mm; Gewicht: 35,0 kg

Technische Spezifikationen

• Bezeichnung: Typ 318
• Ausführungsstandard: basierend auf DIN 28120 (angepasst: flacher und leichter)
• Werkstoff (Gehäuse / Flansche): Edelstahl 1.4571 (316Ti)
• Schauglas: Borosilikatglas DIN 7080 (Standard) oder kundenspezifisch
• Nennweiten: DN 50, 80, 100, 125, 150, 200, 300, 400
• Nenn- / Betriebsdruck: PN 2,5 (Betriebsdruck bis 2,5 barg)
• Temperatur: auswählbare Konfigurationen bis in hohe Temperaturbereiche; Glimmerschutz empfohlen, wenn Borosilikatgrenzen überschritten werden (Konfigurationen bis ca. 400 °C je nach Werkstoff und Schutz)
• Dichtung: Flachdichtungen aus großer Materialpalette (>50) inklusive faserverstärkter Dichtungen, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 u. a.
• Beschichtungen: FEP- oder Halar®-Optionen für verbesserte chemische Beständigkeit
• Medien: geeignet für flüssige und gasförmige Medien
• Zubehör / Upgrades: Wischer (SGW), LED-Beleuchtung, Sprühvorrichtung SVIII, Glimmerschutzscheibe; kundenspezifische Lösungen möglich
• Zertifikate: TÜV / ISO 9001 und Werkstoffzertifikate für Edelstahl verfügbar
