Schauglas für Industrieanwendungen Type 392

für BehälterÜberwachungEdelstahl

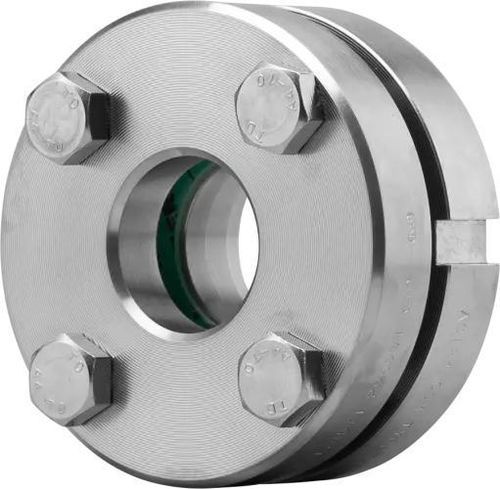

Die runde Schauglasarmatur Typ 392 ist ein Einschraubschauglas mit Außengewinde (männlich) zum Einschrauben, ausgelegt zur Sichtprüfung von flüssigen und gasförmigen Medien in Tanks und Behältern. Die Armatur wird aus Edelstahl 1.4571 (316Ti) gefertigt und mit Borosilikatglas (DIN 7080) ausgestattet; vielfältige Dichtungs- und Schutzoptionen sind verfügbar.

Merkmale

• Werkstoff Gehäuse: Edelstahl 1.4571 (316Ti)
• Schauglas: Borosilikatglas nach DIN 7080 (oder nach Kundenwunsch)
• Anschluss: Außengewinde / männlich (Einschraubanschluss)
• Anwendungsbereich: für flüssige und gasförmige Medien in Tanks und Behältern
• Max. Betriebsdruck: bis zu 160 barg (abhängig von der Ausführung)
• Nennweiten (NPS): ½" – 2"

Verfügbare Nenndrücke (PN)

• PN 16
• PN 40
• PN 63
• PN 100
• PN 160

Temperaturoptionen

• Standard-/produktbezogene Temperaturbeständigkeit angegeben bis 280 °C (Kurzübersicht)
• Zusätzlich wählbare Temperaturoptionen: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C (abhängig von Glasart, Schutzmaßnahmen und Kundenanforderungen)

Optionen

• Scheibenwischer SGW mit PTFE- oder Silikon-Wischerblatt
• FEP- oder Halar®-Beschichtung für chemischen Schutz
• Glimmer-Schutzscheibe für zusätzlichen Temperatur-/Dampfschutz
• Sonderkonstruktionen / kundenspezifische Ausführungen auf Anfrage

Dichtungsmaterialien

• Flachdichtungen aus umfassender Palette (Faserwerkstoffe und Markendichtungen) einschließlich PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und vielen weiteren — mehr als 50 Dichtungsmaterialien verfügbar

Zubehör (Beispiele)

• Schauglaswischer (manuelle Reinigung)
• FEP-Schutzscheibe / Beschichtung
• Runde Glimmerscheiben

Charakteristiken / Technische Spezifikationen

• Modell: Typ 392
• Gehäusewerkstoff: Edelstahl 1.4571 (316Ti)
• Glas: Borosilikatglas (DIN 7080) oder nach Kundenanforderung
• Anschlussart: Außengewinde auf basisflansch zum Einschrauben
• Nennweiten (NPS): ½" , 1" , 1½" , 2"
• Nenndrucke (PN): 16, 40, 63, 100, 160
• Temperatur: Standardbeständigkeit bis 280 °C; erweiterbare Optionen bis 400 °C mit entsprechenden Schutzmaßnahmen
• Möglicher Betriebsdruck: bis max. 160 barü (konfigurationsabhängig)
• Mehr als 50 Dichtungsmaterialoptionen und zahlreiche Zubehörteile verfügbar; Sonderfertigung möglich
• Abmessungen (Auszug aus Zeichnungstabelle):
  • PN 16 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Gewicht 0,7 kg
  • PN 16 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Gewicht 1,4 kg
  • PN 16 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Gewicht 2,1 kg
  • PN 16 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Gewicht 2,1 kg
  • PN 63 — G ½": Da 95 mm, Di 15 mm, L 20 mm, Gewicht 1,3 kg
  • PN 63 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Gewicht 1,5 kg
  • PN 100 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Gewicht 0,7 kg
  • PN 100 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Gewicht 1,5 kg
  • PN 100 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Gewicht 2,2 kg
  • PN 100 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Gewicht 2,2 kg
  • PN 160 — G ½": Da 70 mm, Di 15 mm, L 20 mm, Gewicht 0,7 kg
  • PN 160 — G 1": Da 95 mm, Di 25 mm, L 20 mm, Gewicht 1,7 kg
  • PN 160 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, Gewicht 2,6 kg
  • PN 160 — G 2": Da 110 mm, Di 40 mm, L 20 mm, Gewicht 2,6 kg
• Weitere Größen und Druckstufen auf Anfrage; Montage mit Hakenschlüssel wie für DIN 11851
