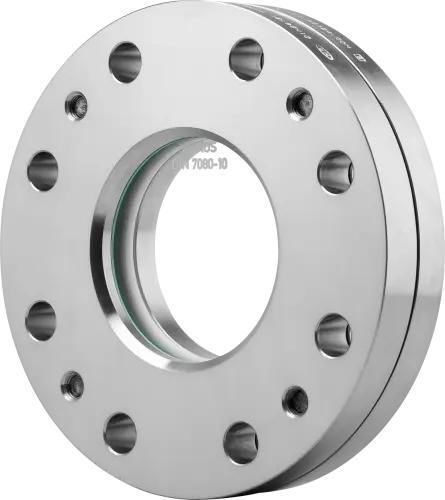

Schauglas für Behälter Type 321

für SanitäranwendungenÜberwachungfür Chemikalien

Die flanschmontierbare runde Schauglasarmatur (Typ 321) zur Beobachtung oder Beleuchtung von Behälterinnenräumen ist nach DIN 28121 ausgelegt. Die Armatur wird werksseitig vormontiert geliefert und kann bei Glasschaden als komplette Einheit ersetzt werden.

Optionen

• Wischer SGW mit PTFE- oder Silikonwischerblatt
• LED-Leuchte für Ex- und Nicht-Ex-Bereiche
• Sprühvorrichtung SVII
• FEP- oder Halar®-Beschichtung
• Glimmerscheibe als Schutz
• Sonderkonstruktionen auf Anfrage

Konstruktion und Werkstoffe / Technische Spezifikationen

• Norm: Ausführung nach DIN 28121.
• Montage: Auf Flanschen nach DIN EN 1092-1 verschraubt; werksseitig vormontiert für direkten Einbau.
• Betriebsdruck: erhältlich für PN 10 und PN 25 (max. 25 barg).
• Nennweiten: DN 40 - DN 200.
• Temperaturbereiche: wählbare Optionen 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C (hitzebeständig bis 200 °C).
• Werkstoffe: Flansche aus Edelstahl 1.4571 (316Ti) oder 1.4404 (316L).
• Glas: MAXSO® Borosilikatglas nach DIN 7080 (chemisch hochbeständig).
• Dichtung: Medienseitig PTFE-ummantelte, eingekapselte Wellringdichtung im Kraftnebenschluss zur Ausrichtung der Flanschteile und zum Schutz der Glasscheibe (verhindert Setzen der Dichtungen; kein Nachziehen vor Ort erforderlich).
• Einsatzbereiche: Geeignet für flüssige und gasförmige Medien; einsetzbar in Lebensmittelanwendungen, bei Säuren, Laugen und den meisten aggressiven Chemikalien (zusätzlicher Schutz durch Glimmerschutzscheibe oder Beschichtungen möglich).
• Wartung: Die Armatur kann im Schadenfall mit geringem Aufwand als komplette Einheit ersetzt werden.
• Zubehör: Schauglaswischer, LED-Leuchten (verschiedene Ausführungen), FEP-Schutzschirm/-Beschichtung, Sprühvorrichtungen (z. B. SV2/SVII), runde Glimmerscheiben.

Abmessungen (PN 10)

• DN 40 → Di 48 mm; H 36 mm; Da 150 mm; L 18 mm; K 110 mm; Gewicht 3,8 kg
• DN 50 → Di 65 mm; H 38 mm; Da 165 mm; L 18 mm; K 125 mm; Gewicht 4,6 kg
• DN 80 → Di 80 mm; H 46 mm; Da 200 mm; L 18 mm; K 160 mm; Gewicht 8,2 kg
• DN 100 → Di 100 mm; H 46 mm; Da 220 mm; L 18 mm; K 180 mm; Gewicht 9,3 kg
• DN 125 → Di 125 mm; H 54 mm; Da 250 mm; L 18 mm; K 210 mm; Gewicht 13,8 kg
• DN 150 → Di 125 mm; H 54 mm; Da 285 mm; L 22 mm; K 240 mm; Gewicht 19,5 kg
• DN 200 → Di 150 mm; H 54 mm; Da 340 mm; L 22 mm; K 295 mm; Gewicht 28,7 kg

Abmessungen (PN 25)

• DN 40 → H 38 mm; Da 150 mm; L 18 mm; K 110 mm; Gewicht 4,0 kg
• DN 50 → H 41 mm; Da 165 mm; L 18 mm; K 125 mm; Gewicht 5,0 kg
• DN 80 → H 50 mm; Da 200 mm; L 18 mm; K 160 mm; Gewicht 8,9 kg
• DN 100 → H 59 mm; Da 235 mm; L 22 mm; K 190 mm; Gewicht 14,0 kg
• DN 125 → H 66 mm; Da 270 mm; L 26 mm; K 220 mm; Gewicht 20,0 kg
• DN 150 → H 66 mm; Da 300 mm; L 26 mm; K 250 mm; Gewicht 26,9 kg
• DN 200 → H 66 mm; Da 360 mm; L 26 mm; K 310 mm; Gewicht 39,3 kg
