Schauglas für Behälter Type 322A

für ChemikalienATEXfür ex-gefährdete Atmosphären

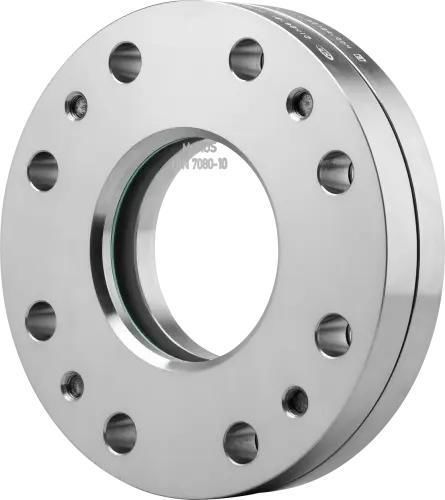

Die Schauglasarmatur Type 322A ist eine verstärkte, auf Flansch montierte Sichtscheibe für Hochdruck-Behälteranwendungen, konstruiert nach den Prinzipien der DIN 28121 und geeignet für Trägerflansche nach ASME B16.5. Sie ermöglicht Ausführungen für hohe Betriebsdrücke und erhöhte Temperaturen in Abhängigkeit von Dichtungs- und Glasmaterialien.

Aufbau

• Deckflansch
• Glaspolster
• Schauglas (Borosilikat, ähnlich DIN 7080)
• Dichtung
• Grundflansch
• Schrauben (Vorspannung über Vorspannschrauben)

Optionen

• LED-Beleuchtung (für Ex- und Nicht-Ex-Bereiche)
• Sprühvorrichtung SVII (bei hoher Betriebsdruckausführung für Type 322A nicht möglich)
• FEP- oder Halar®-Beschichtung für chemische Beständigkeit
• Glimmerscheibe als zusätzlicher Schutz gegen Temperatur und Dampf
• Sonderkonstruktionen / kundenspezifische Ausführungen

Zubehör (Beispiele)

• Runde Glimmerscheiben (Schutz gegen chemische Einflüsse oder Dampf)
• LED-Leuchten in verschiedenen Ausführungen

Technische Daten / Spezifikationen

• Modell / Bezeichnung: Type 322A
• Normen / Montage: Flanschmontage gemäß DIN 28121; passend zu Trägerflanschen nach ASME B16.5
• Nennweiten (NPS): 1 ½", 2", 3", 4"
• Durchmesser (Di [mm] pro NPS): 1 ½" = 40 mm; 2" = 50 mm; 3" = 80 mm; 4" = 100 mm; weitere Größen auf Anfrage
• Verfügbare Druckklassen: 150 lbs, 300 lbs, 400 lbs, 600 lbs, 900 lbs, 1500 lbs
• Maximaler Betriebsdruck: bis zu 250 barg (abhängig von Konfiguration)
• Temperaturbereiche: auswählbare Ausführungen; hitzebeständig bis 300 °C je nach Materialien und Dichtungen
• Medien: geeignet für flüssige und gasförmige Medien
• Glas: Borosilikat-Glasplatten (Maße über DIN 7080 möglich); alternative Schutzmöglichkeit durch Glimmerscheibe
• Abdichtung / Verspannung: Glas wird mittels Vorspannschrauben gesichert; die Armatur muss zur Abdichtung am Trägerflansch befestigt werden
• Funktionale Einschränkungen: Wischer und bestimmte Sprühvorrichtungen sind bei hohen Betriebsdrücken für Type 322A nicht einsetzbar
• Beschichtungen: FEP oder Halar® für Schutz gegen aggressive Chemikalien verfügbar
• Konstruktion & Lieferung: Sonderkonstruktionen und kundenspezifische Ausführungen möglich; Zubehör verfügbar
